2025年度 下期 第二種電気工事士 学科試験 問42

解説

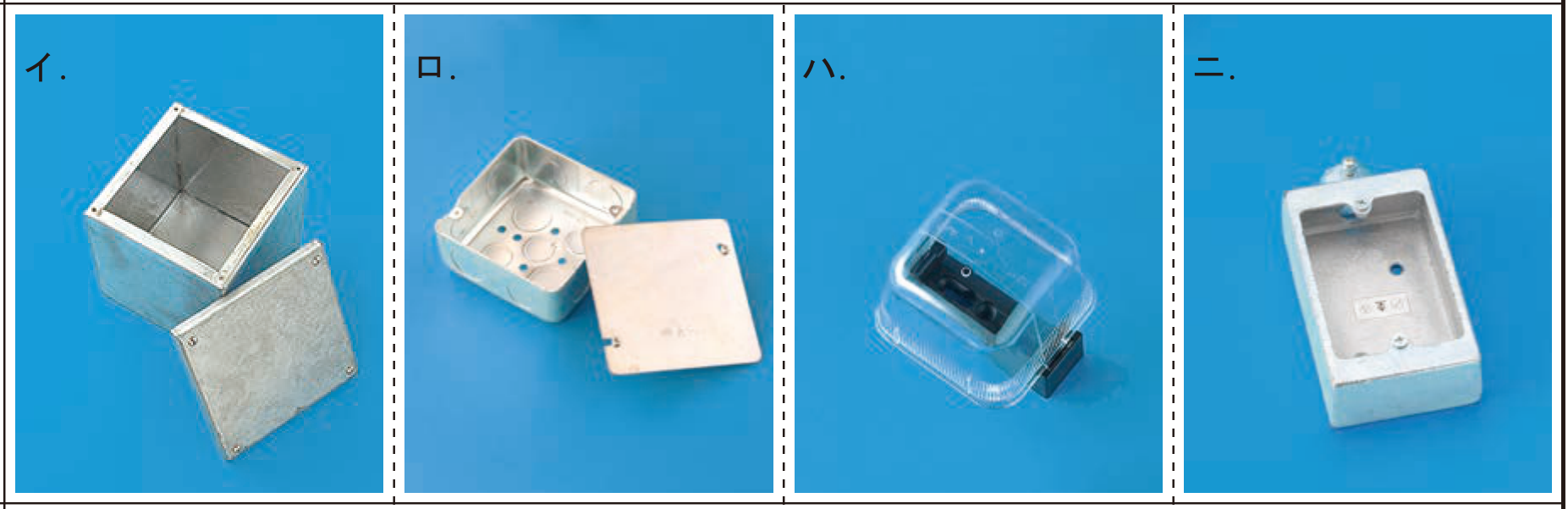

誤り。 写真は『プルボックス』です(図記号は)。 電線管相互や電線を接続する場所を提供する材料で、様々なサイズがあります。 [正しい]。 写真は『アウトレット(ジョイント)ボックス』です(図記号は)。 電線管相互や電線を接続する場所を提供する材料です。 JISで規定されていてノックアウトがあります。 誤り。 図記号は『VVF用ジョイントボックス』を表します。 VVFケーブル用の接続に使用されるボックスです。 誤り。 写真は『露出型スイッチボックス(金属製)』です。 図記号はありません。 スイッチやコンセントなどの電気部品を収納するための箱状の材料です。 したがって正解は[ロ]です。
