2025年度 下期 第二種電気工事士 学科試験 問43

解説

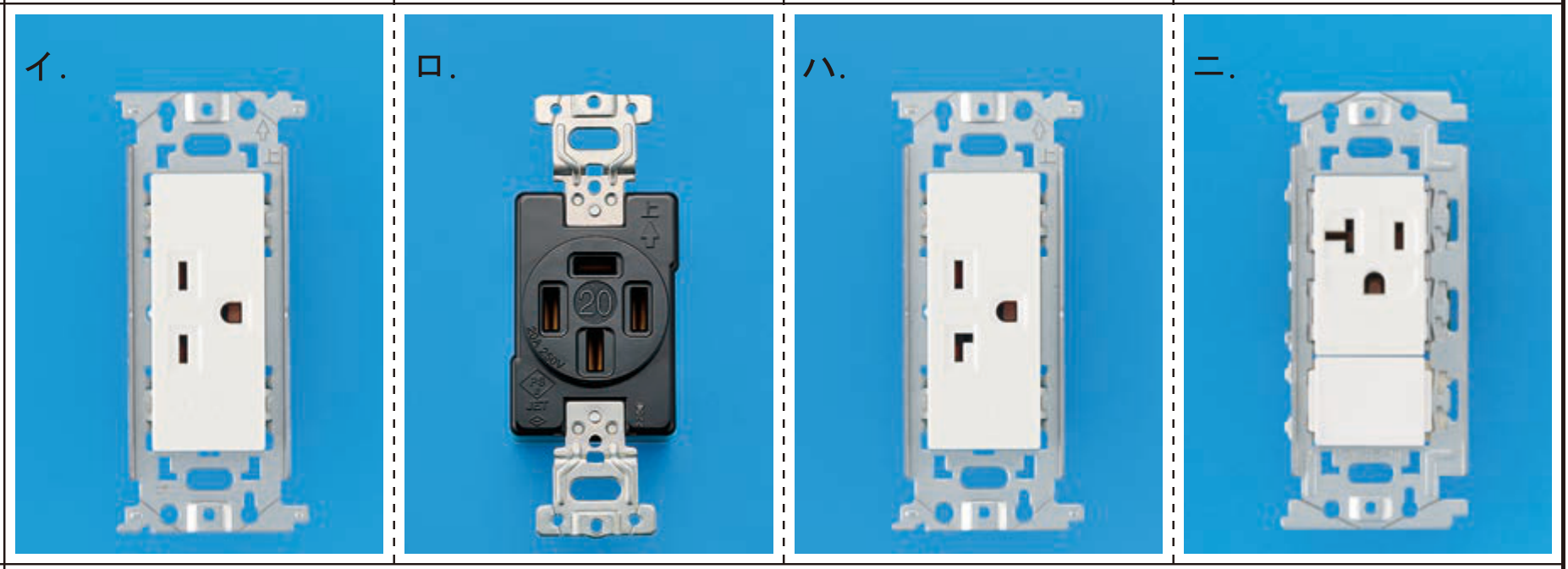

コンセントの傍記表示は、15A、125V、1口、2極であれば記載なし、それ以外の場合には定格電流、定格電圧、口数、極数がそれぞれ傍記されます。 コンセントの種類と刃受けの形状の一覧は下表のとおりです。 接地極付の刃受けにはが付きます。 ⑬のコンセントは、250V・20A・接地極付ですから[ハ]の刃受けが正解となります。 誤り。 単相250V・15A・接地極付のコンセントです。 誤り。 三相250V・30A以下・接地極付のコンセントです。 [正しい]。 単相250V・20A以下・接地極付のコンセントです。 誤り。 単相125V・20A以下・接地極付のコンセントです。
