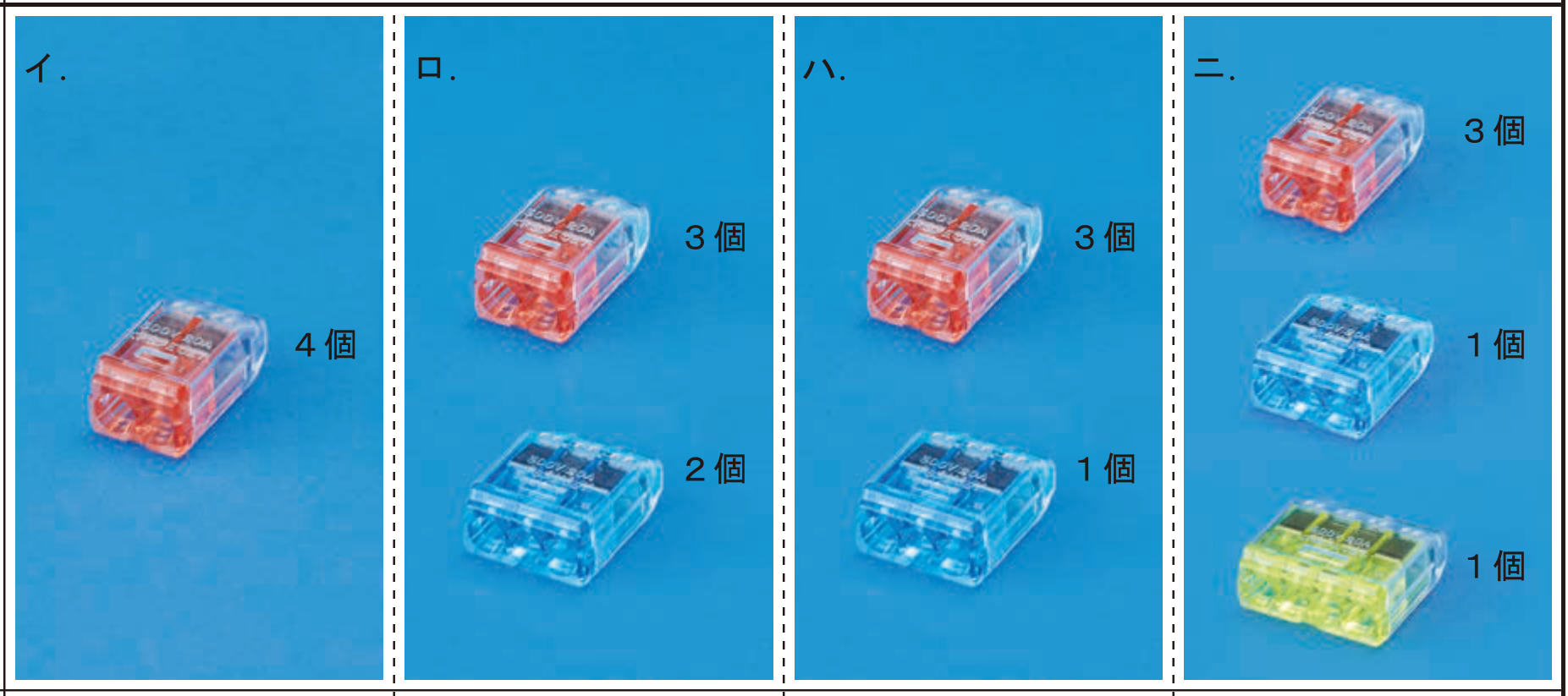

⑪で示すボックス内の接続をすべて差込形コネクタとする場合，使用する差込形コネクタの種類と最少個数の組合せで，正しいものは。
ただし，使用する電線はすべてVVF1.6とする。
正答3
解説
本アプリではボックス内の接続問題（リングスリーブ、差込型コネクタ）について、以下の定型化したやり方で解説しています。
ボックス部から延びる各枝線の本数を確定する電圧線（黒線）、接地線（白線）、スイッチ間の接続線の順で接続する接続点ごとに適切なスリーブ／コネクタを選定する解答に必要な箇所のみ検討すると、本問では以下のようになります。
[左/右側] 負荷ノ・ハのみなので各2本です（スイッチから1本、接地線1本）。
[左下側] 単路スイッチが2つ（◆ノ◆ハ）があるので3本です（電圧線1本、負荷ノへ向かう1本、負荷ハへ向かう1本）。
[下側] 電源側には分岐側とつながる負荷やスイッチがないため2本です（電圧線1本、接地線1本）。
電圧線、接地線、スイッチ間を接続します。
接続点の色は、黒：電圧線、青：接地線、赤：スイッチ間です。
電線の接続箇所は、2本が3つ、3本が1つなので、必要なコネクタは赤×3、青×1です。
したがって[ハ]の組合せが正解となります。
