2024年度 上期 第二種電気工事士 学科試験 問47

解説

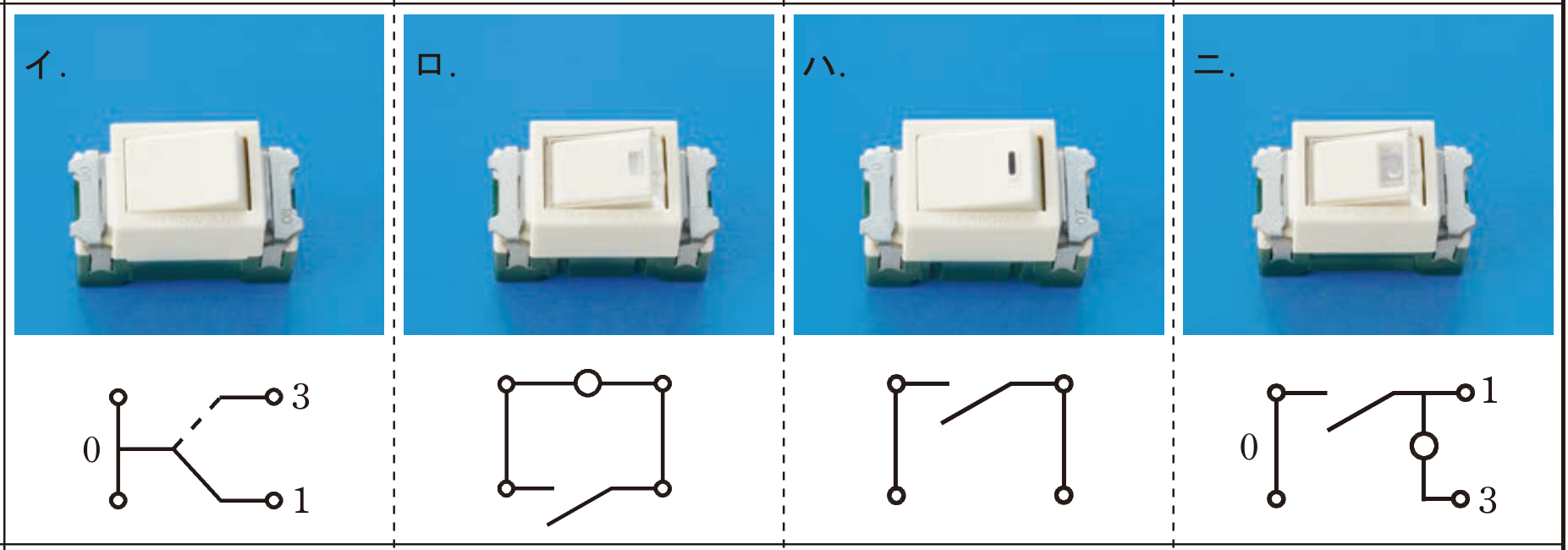

誤り。 写真は『3路スイッチ』です(図記号は●3)。 1つの電灯や電気機器を2つの場所から制御できるようにするために使用します。 誤り。 写真は『位置表示灯内蔵スイッチ』です(図記号は●H)。 スイッチOFFのときに光る表示灯を有するスイッチです。 Hはホタル(Hotaru：暗い所で光る)の略です。 誤り。 写真は『単極スイッチ』です(図記号は傍記表示なしの●)。 片切りのスイッチで、単極スイッチ・タンブラースイッチともいいます。 [正しい]。 図記号●Lは『確認表示灯内蔵スイッチ』を表します。 スイッチONのときに光る表示灯を有するスイッチであり、LはPilot Lamp(動作時に光る)のLです。 したがって正解は[ニ]です。
