2024年度 上期 第二種電気工事士 学科試験 問46

解説

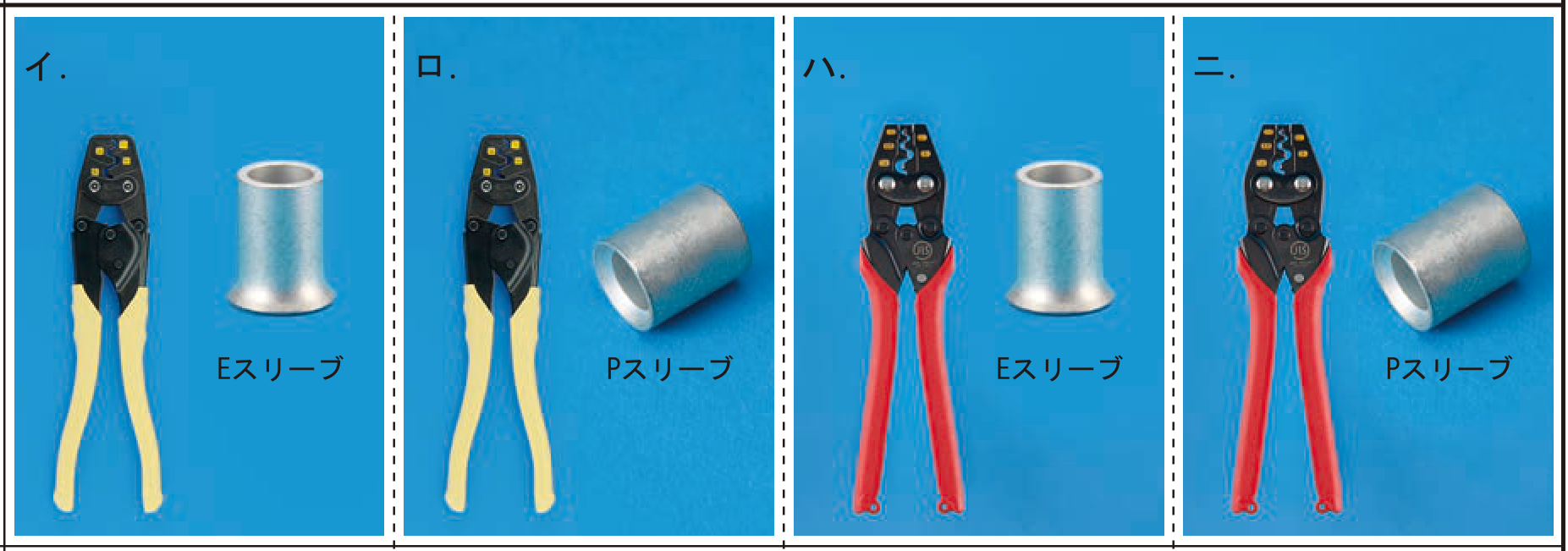

2つの工具はどちらも電線の接続に使用される手動片手式圧着工具です。 見た目は似ていますが、JISによりE形スリーブに使用するものの握り部分には『黄色』、それ以外のものは別の色を使用するとともに「圧着端子用」と表示することが決まっています。 また、スリーブには直線突合せ用のB型、直線重合せ用のP型、終端重合せ用のE型(別名：リングスリーブ)があります。 直線重合せで接続するので適切なスリーブはP型、P型には柄の色が赤の圧着工具を使用します。 したがって[ニ]の組合せが適切です。
