正答2
解説
本アプリではボックス内の接続問題（リングスリーブ、差込型コネクタ）について、以下の定型化したやり方で解説しています。
ボックス部から延びる各枝線の本数を確定する電圧線（黒線）、接地線（白線）、スイッチ間の接続線の順で接続する接続点ごとに適切なスリーブ／コネクタを選定する解答に必要な箇所のみ検討すると、本問では以下のようになります。
本問では傍記表示で心線数が示されています。
左側が2線、それ以外は3線です。
[上/下/右側] コンセントへの電圧線と、コンセントから戻る接地線が必要です。
さらに、電源が1Φ3Wなのに電源側から3本が伸びていること、上下のコンセントでE（接地極）があることを考慮すると、余分は1本はアース線ということになります。
[左側] いくつか負荷とスイッチがありますが、接続関係はそちら側で完結しています。
このため、スイッチに向かう電圧線と、戻りの接地線の2本です。
電圧線、接地線、スイッチ間を接続します。
接続点の色は、黒：電圧線、青：接地線、緑：アース線です。
リングスリーブの種類と圧着マークの対応は下表のとおりです。
線種は全て2.0mmです。

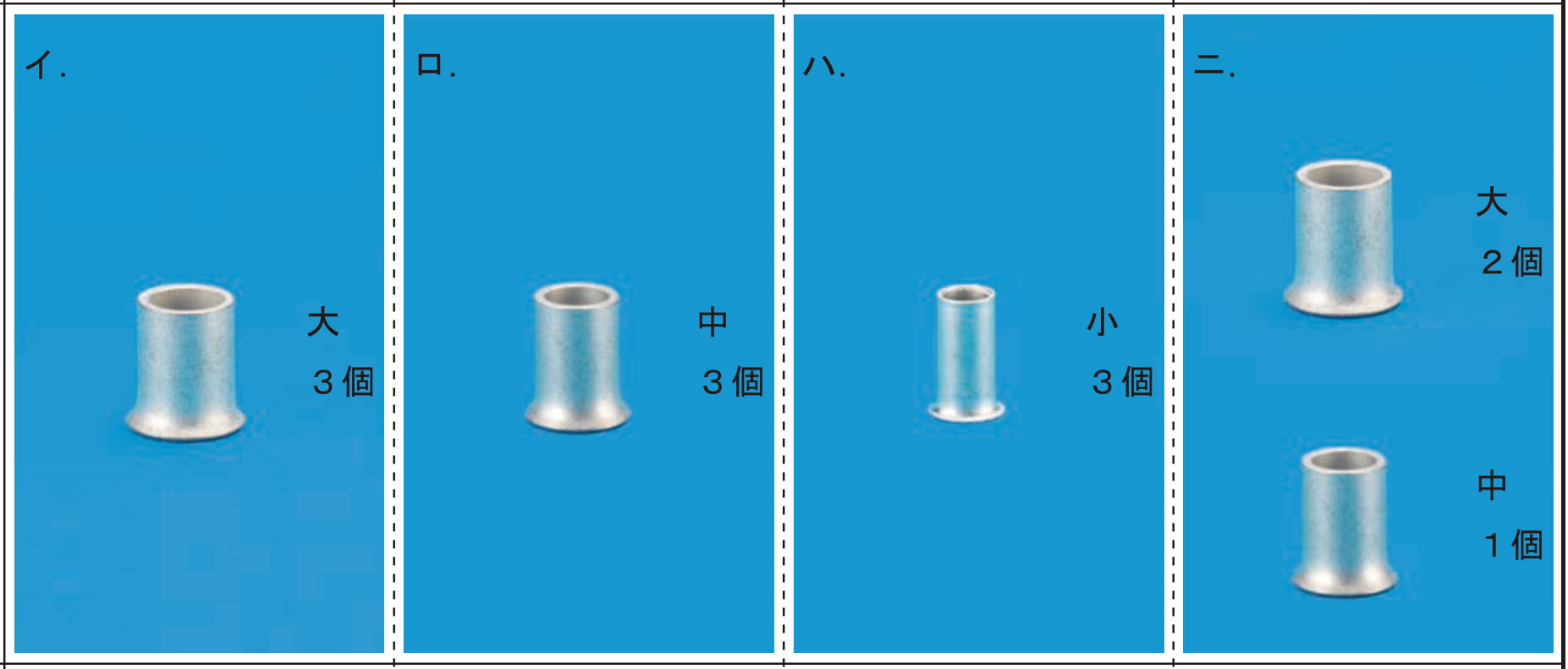

2.0mm×3本が1つ、2.0mm×4本が2つなので、使用するのは中スリーブ3個（刻印：中3）です。
※2.0mm×4=8pt⇒"中"は、上表の例外を参照したがって[ロ]の組合せが正解となります。
