2024年度 下期 第二種電気工事士 学科試験 問47

解説

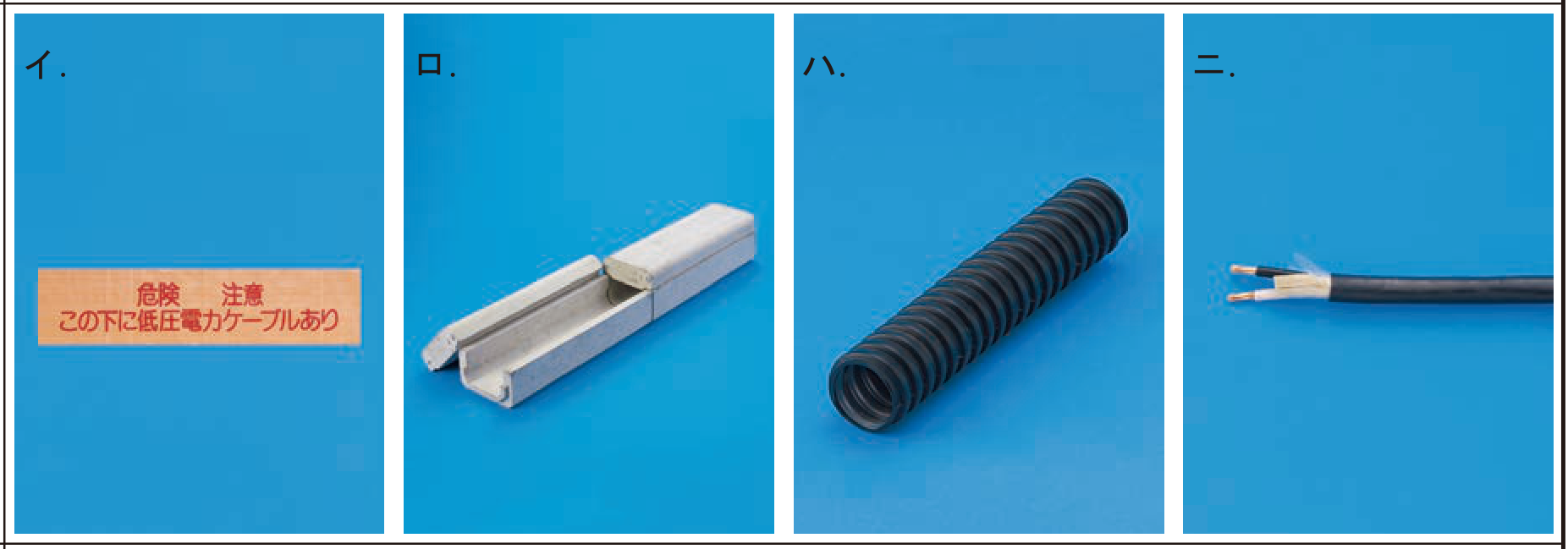

トラフは、ケーブルや通信ケーブルを保護・支持するための配線用設備で、主に地中や地上に敷設されます。 ケーブルを収容する開放型構造で、上部にはふたがあり、点検やメンテナンスがしやすいのが特徴です。 屋外や地中埋設、高圧ケーブルの敷設などに多く用いられ、安全性と施工性を両立させる重要な材料です。 誤り。 写真は『埋設標識シート』です。 地中埋設ケーブルの上部に敷設して、地下に電線が埋設されていることを警告するために使います。 [正しい]。 写真は『トラフ』です。 上部にふたがあることが特徴です。 誤り。 写真は『FEP管(波付硬質ポリエチレン管)』です。 コンクリート埋設工事や地中配管において、電線類を保護する管です。 誤り。 写真は『CE(架橋ポリエチレン絶縁耐燃性ポリエチレンシース)ケーブル』です。 FEP管に収めて使用します。 したがって正解は[ロ]です。
