2024年度 下期 第二種電気工事士 学科試験 問48

解説

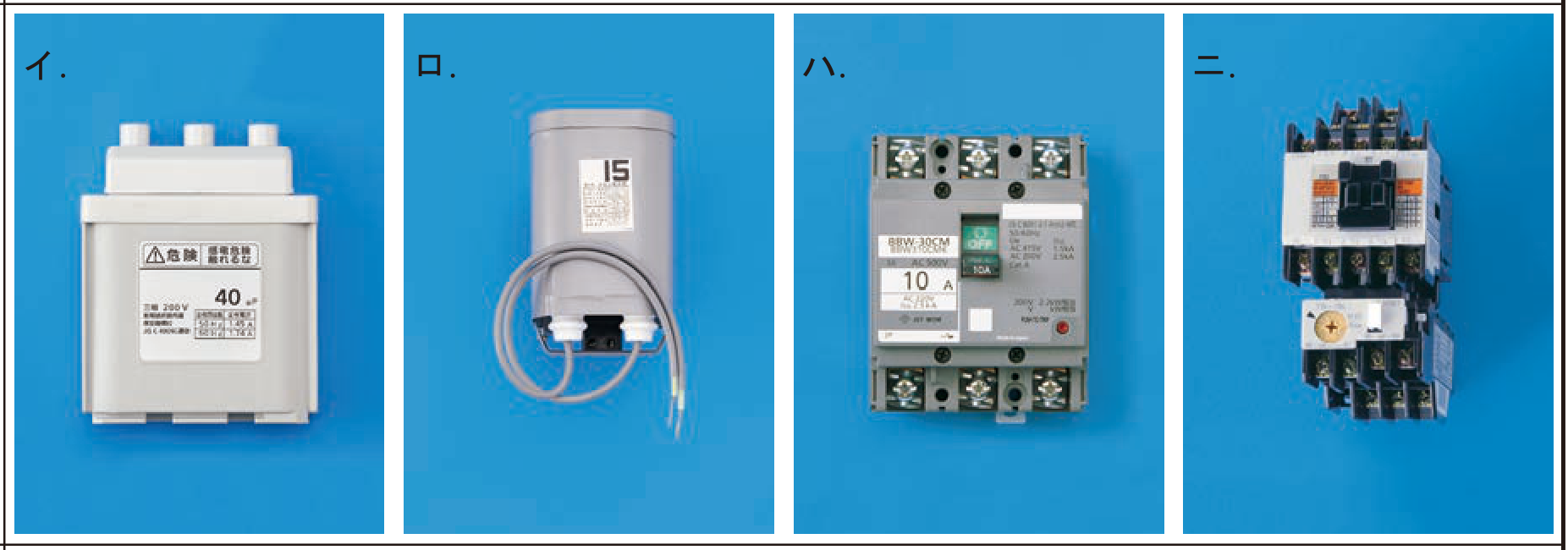

[正しい]。 図記号は『低圧進相コンデンサ』を表します。 電流の位相を進めることで力率を改善し、無効電力を抑えるために設置されるコンデンサです。 機器の表面にコンデンサの容量である「μF(マイクロファラッド)」が記載されているのが特徴です。 誤り。 写真は『ネオン用変圧器』です(図記号は)。 低圧の交流電源を、ネオン管を点灯させるために必要となる1,000V～15,000Vの高電圧に昇圧する装置です。 機器の表面にkV単位の出力電圧が記載されているのが特徴です。 誤り。 写真は『配線用遮断器(3極用)』です(図記号は)。 電流異常時に回路を遮断する安全装置です。 定格電流(A)が傍記されます。 誤り。 写真は『電磁開閉器』です(図記号は)。 電磁開閉器用押しボタンからの信号を受けて電磁力で電気回路を開閉する装置です。 したがって正解は[イ]です。
