2024年度 下期 第二種電気工事士 学科試験 問45

解説

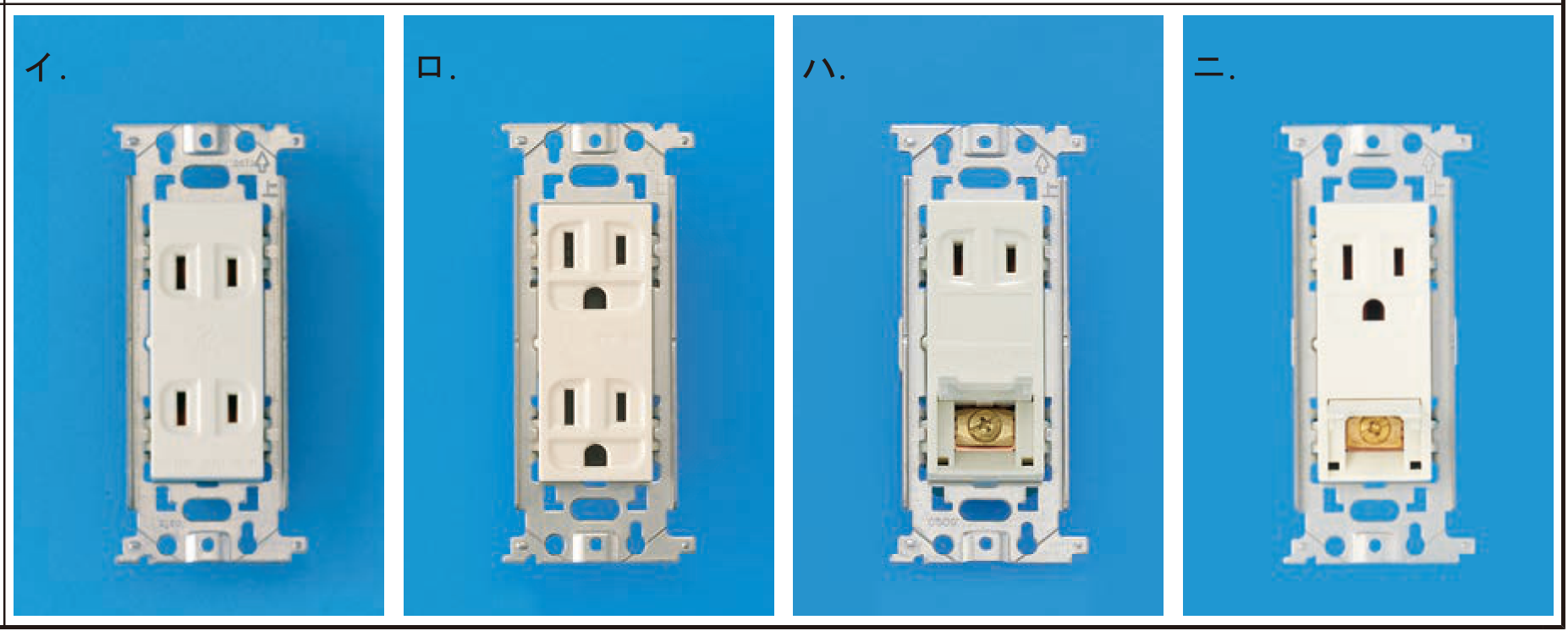

コンセントの傍記表示は、15A、125V、1口、2極であれば記載なし、それ以外の場合には定格電流、定格電圧、口数、極数がそれぞれ傍記されます。 コンセントの種類と刃受けの形状の一覧は下表のとおりです。 接地極付の刃受けにはが付きます。 ⑮のコンセントは、125V(傍記なし)・15A(傍記なし)・接地端子付で1口ですから[ハ]の刃受けが正解となります。
