2024年度 下期 第二種電気工事士 学科試験 問44

解説

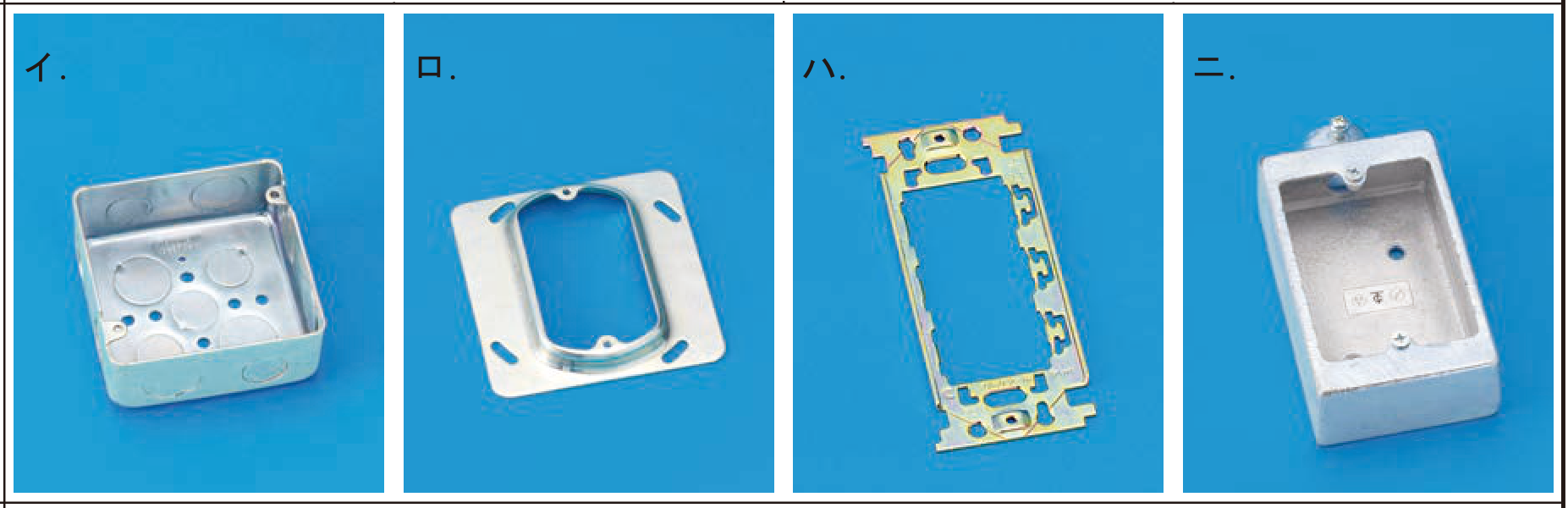

誤り。 写真は『アウトレットボックス』です。 埋込形スイッチボックスはそのままでは取付できないので、アウトレットボックスに取り付けて施設します。 誤り。 写真は『塗りしろカバー』です。 アウトレットボックス内に埋込形スイッチボックスを取り付ける際のアタッチメントです。 ボックスに被せて使います。 誤り。 写真は『埋込連用取付枠』です。 単極スイッチ2つと3路スイッチ1つを並べて固定するために使います。 [正しい]。 ⑭に至る配線は実線なので天井や壁内部の隠ぺい配線です。 写真は『露出型スイッチボックス』であり、露出配線の場面で使うため⑭部分では使用しません。 したがって使用されることのない材料は[ニ]です。
