2023年度 下期 午後 第二種電気工事士 学科試験 問48

解説

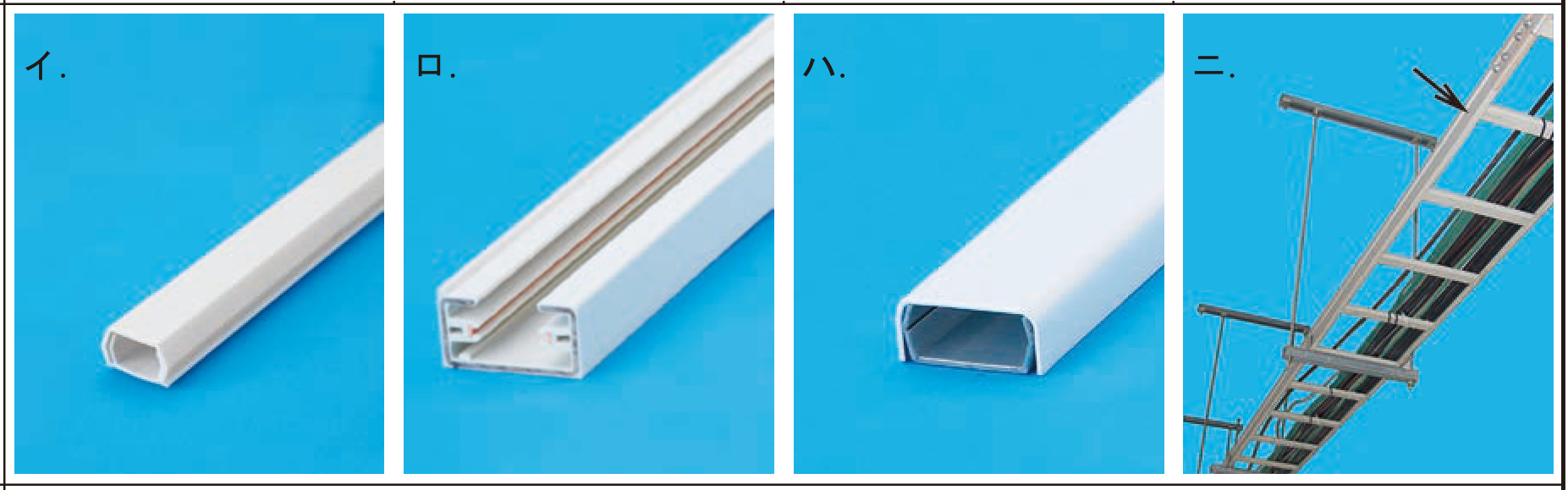

誤り。 写真は『合成樹脂線ぴ』です。 図記号は「PR」です。 [正しい]。 図記号「LD」と露出配線(点線)の組合せは『ライティングダクト』を表します。 天井や壁に取り付けられ、レール状のダクトに沿って照明器具を自由に取り付けることができる配線器具です。 主に商業施設やギャラリー、住宅のリビングなどで利用され、デザイン性と実用性を兼ね備えています。 誤り。 写真は『金属線ぴ』です。 1種金属線ぴは「MM1」、2種金属線ぴは「MM2」で表します。 金属線ぴ工事において中に電線を通して使用します。 誤り。 写真は『ケーブルラック』です。 天井や壁面に設置され、電線や通信ケーブルを整理し、安全かつ効率的に配線するために支持する構造物です。 主に工場やデータセンター、オフィスビルなどで利用されます。 したがって正解は[ロ]です。
