2023年度 下期 午後 第二種電気工事士 学科試験 問47

解説

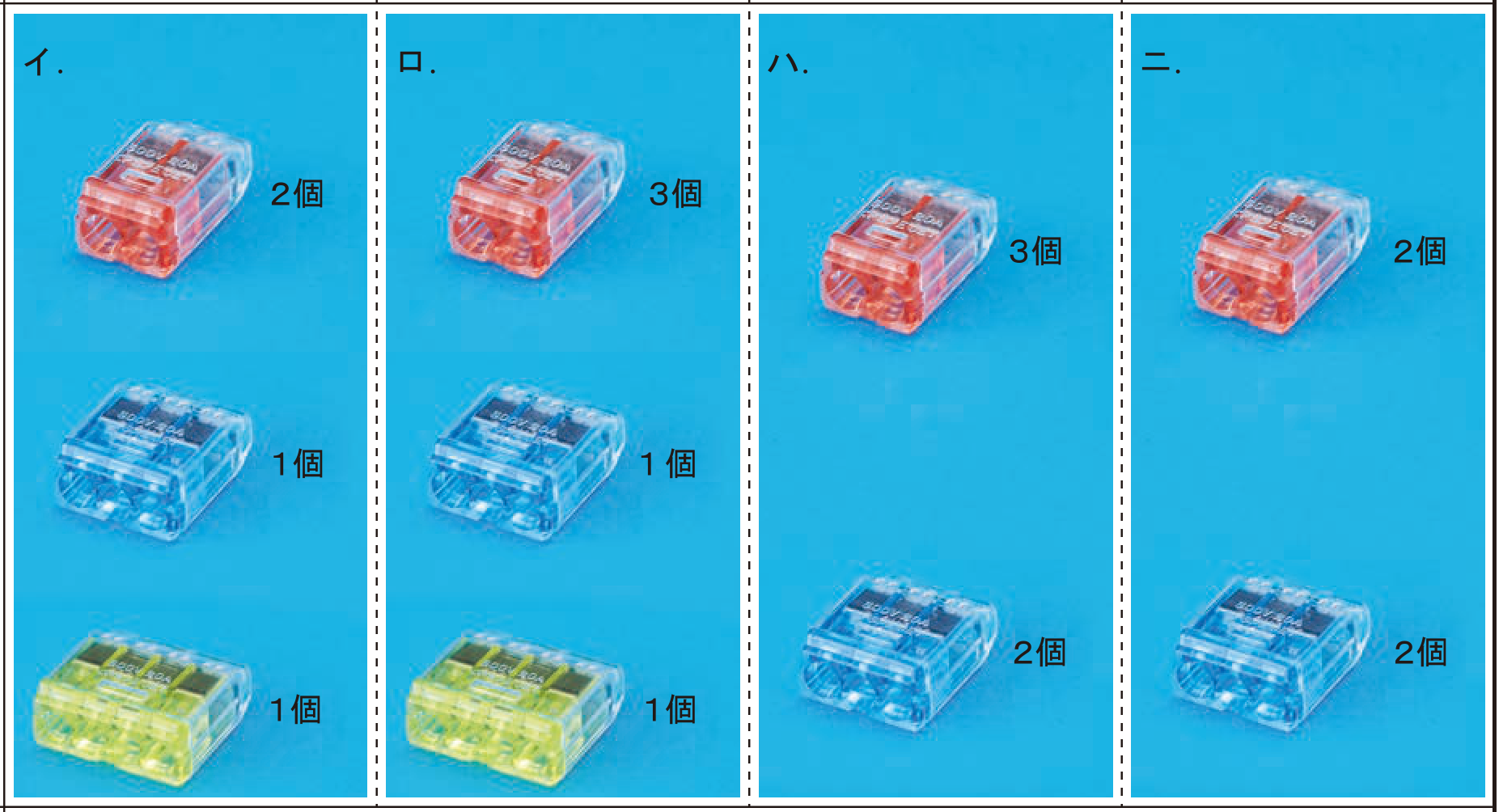

本アプリではボックス内の接続問題（リングスリーブ、差込型コネクタ）について、以下の定型化したやり方で解説しています。 ボックス部から延びる各枝線の本数を確定する電圧線（黒線）、接地線（白線）、スイッチ間の接続線の順で接続する接続点ごとに適切なスリーブ／コネクタを選択する本問のように3路スイッチがある場合、通常は手前側に電源をつなぎます。 例外的に次の2つの条件を両方満たすときに限り、奥側につなぐ（心線数を減らせる）と考えましょう。 手前側のみに対象の3路スイッチで点滅する器具がある奥側に電源からの電圧線を必要とする器具がある本問では負荷アが奥側のみにあり❶を満たさないため、電源からの電圧線は手前の3路スイッチにつなぎます。 解答に必要な箇所のみ検討すると、本問では以下のようになります。 [上側] 3路スイッチ1つのみなので3本です（3路スイッチ同士をつなぐ2本、負荷アに向かう1本）。 [右側] 負荷アのみなので各2本です（スイッチから1本、接地線1本）。 [左側] 負荷イとそれを点滅するスイッチ●イがありますが、接続関係はそちら側で完結しています。 このため、スイッチに向かう電圧線と、戻りの接地線の2本です。 [下側] 負荷（換気扇）とプルスイッチがありますが、接続関係はそちら側で完結しています。 このため、スイッチに向かう電圧線と、戻りの接地線の2本です。 [右下側] 3路スイッチ同士をつなぐ2本、スイッチ●イと換気扇のスイッチにつなぐ電圧線、負荷から戻りの接地線があるので計4本です。 電圧線、接地線、スイッチ間を接続します。 接続点の色は、黒：電圧線、青：接地線、赤：スイッチ間です。 電線の接続箇所は、2本が3つ、3本が1つ、4本が1つなので、必要なコネクタは赤×3、青×1、黄×1です。 したがって[ロ]の組合せが正解となります。
