2023年度 下期 午後 第二種電気工事士 学科試験 問49

解説

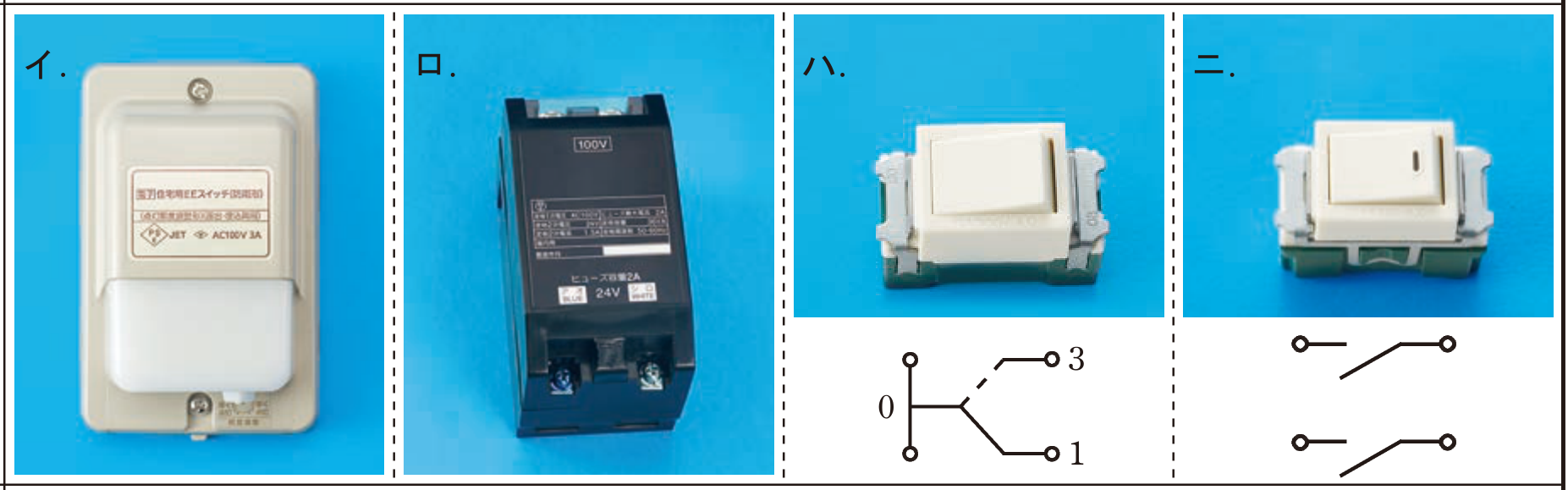

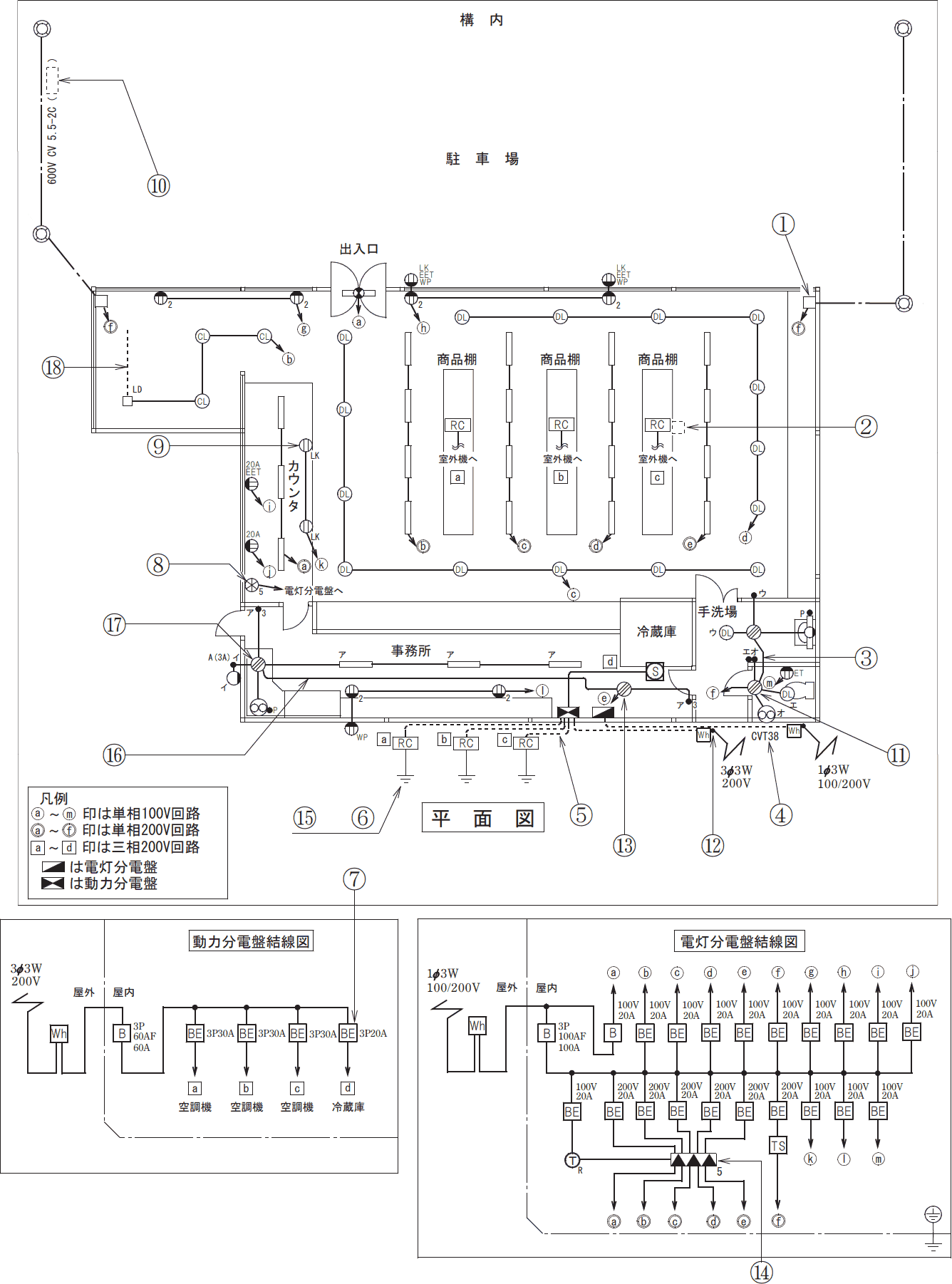

誤り。 写真は『自動点滅器』です(図記号は●A)。 事務所の左側入口にあり、壁付電灯(記号イ)のスイッチとして使用されています。 誤り。 写真は『リモコントランス』です(図記号は)。 分電盤内においてリモコンリレー用に電圧を落とすために使用されています。 誤り。 写真は『3路スイッチ』です(図記号は●3)。 事務所の左側入口と右側入口の2か所で事務所内の3つのボックスなし蛍光灯(記号ア)をON/OFFするために使用されています。 [正しい]。 写真は『2極スイッチ』です(図記号は●2P)。 2回路を同時に開閉する器具で、200Vの電気器具などに接続して使いますが、この配線図では使用されていません。 したがって使用されないものは[ニ]です。
