2023年度 下期 午後 第二種電気工事士 学科試験 問44

解説

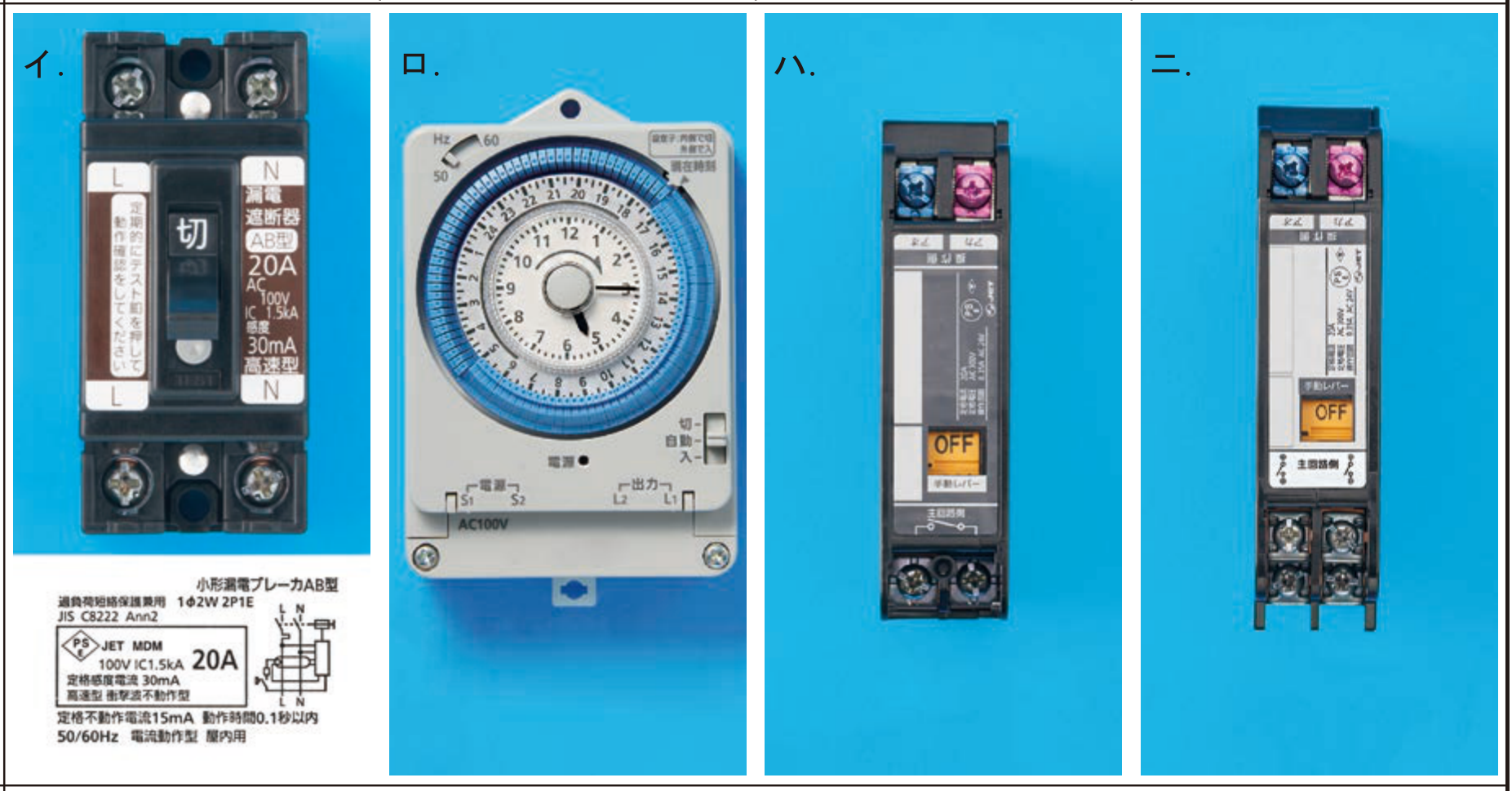

⑭の図記号はリモコンリレーを表します。 リモコン(セレクタ)スイッチと組み合わせて遠隔操作で配線を切り替える装置です。 [ハ][ニ]のいずれもリモコンリレーですが、写真下部のスイッチの刻印を見ると[ハ]が単切り、[ニ]が両切りという違いがあることがわかります。 リモコンリレーが施設される電路は200Vですから、中性線を除く2本を同時に開閉するために両切りを用いる必要があります。 したがって[ニ]が正解です。 なお、[イ]は漏電遮断器(過負荷保護付)、[ロ]はタイムスイッチです。
