2023年度 下期 午後 第二種電気工事士 学科試験 問45

解説

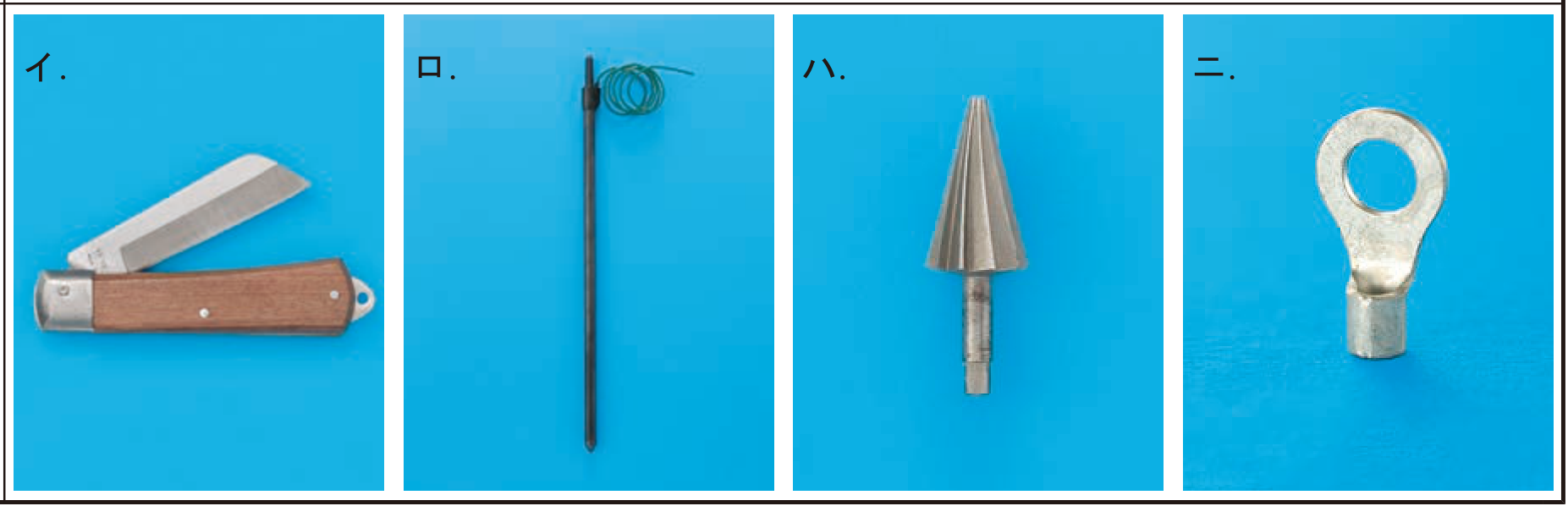

誤り。 写真は『電工ナイフ』です。 接地線の絶縁被覆を剥くために使用されます。 誤り。 写真は『接地棒』です。 屋外接地工事で必須の材料で、地中に打ち込んで大地と電気的に接続するための部材です。 [正しい]。 写真は『リーマ』です。 ハンドドリルやクリックボールと組み合わせて、金属管の切断面の面取りをするための工具です。 金属管は使用されないのでリーマも使用されません。 誤り。 写真は『裸圧着端子』です。 接地線を接地端子や接地棒と接続する際に用いられます。 したがって正解は[ハ]です。
