2023年度 下期 午後 第二種電気工事士 学科試験 問43

解説

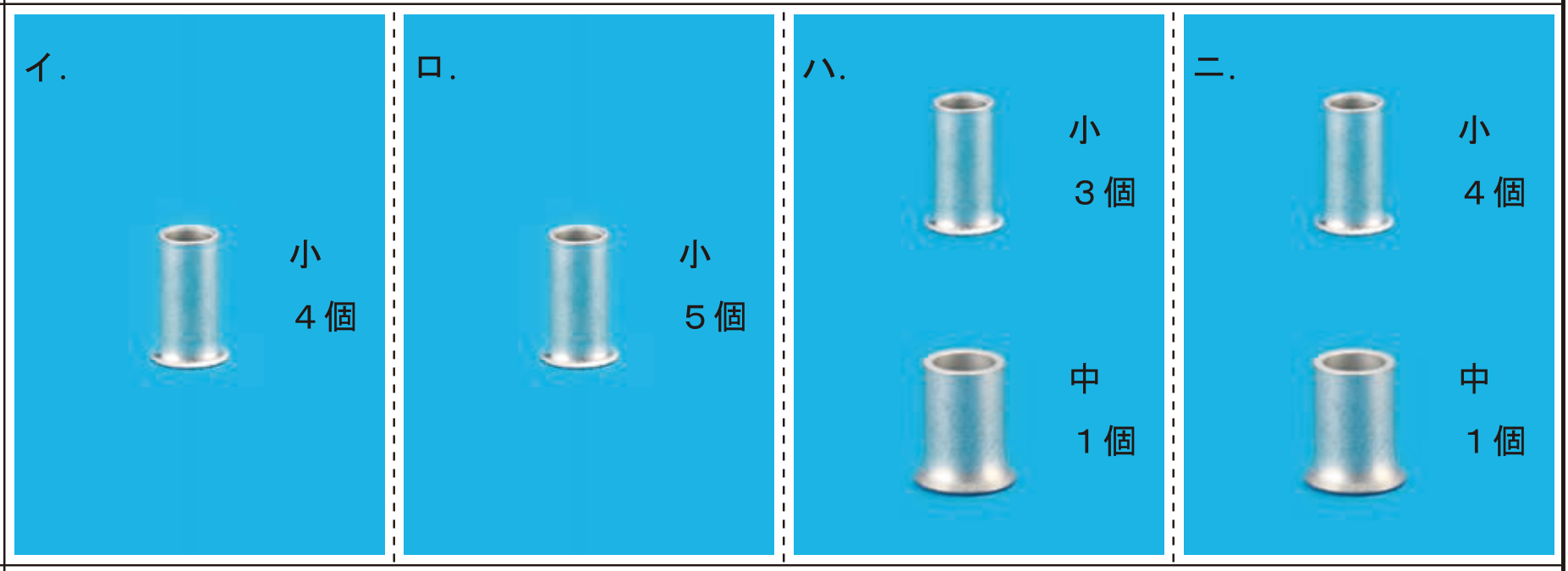

本アプリではボックス内の接続問題（リングスリーブ、差込型コネクタ）について、以下の定型化したやり方で解説しています。 ボックス部から延びる各枝線の本数を確定する電圧線（黒線）、接地線（白線）、スイッチ間の接続線の順で接続する接続点ごとに適切なスリーブ／コネクタを選定する本問のように3路スイッチがある場合、通常は手前側に電源をつなぎます。 例外的に次の2つの条件を両方満たすときに限り、奥側につなぐ（心線数を減らせる）と考えましょう。 手前側のみに対象の3路スイッチで点滅する器具がある奥側に電源からの電圧線を必要とする器具がある本問では負荷アが奥側のみにあり❶を満たさないため、電源からの電圧線は手前の3路スイッチにつなぎます。 解答に必要な箇所のみ検討すると、本問では以下のようになります。 [右側] 3路スイッチ1つのみなので3本です（3路スイッチ同士をつなぐ2本、負荷アに向かう1本）。 [左側] 3路スイッチと負荷アがあります。 3路スイッチ同士をつなぐ2本と、負荷アからの戻りの接地線、さらに単路スイッチ●イに向かう電圧線で計4本です。 [下側] 直接電源につながっているので2本です（電圧線1本、接地線1本）。 電圧線、接地線、スイッチ間を接続します。 接続点の色は、黒：電圧線、青：接地線、赤：スイッチ間です。 リングスリーブの種類と圧着マークの対応は下表のとおりです。 線種は全て1.6mmです。 2本が3つ、3本が1つなので、使用するのは小スリーブ4個（刻印：〇3、小1）です。 したがって[イ]の組合せが正解となります。
