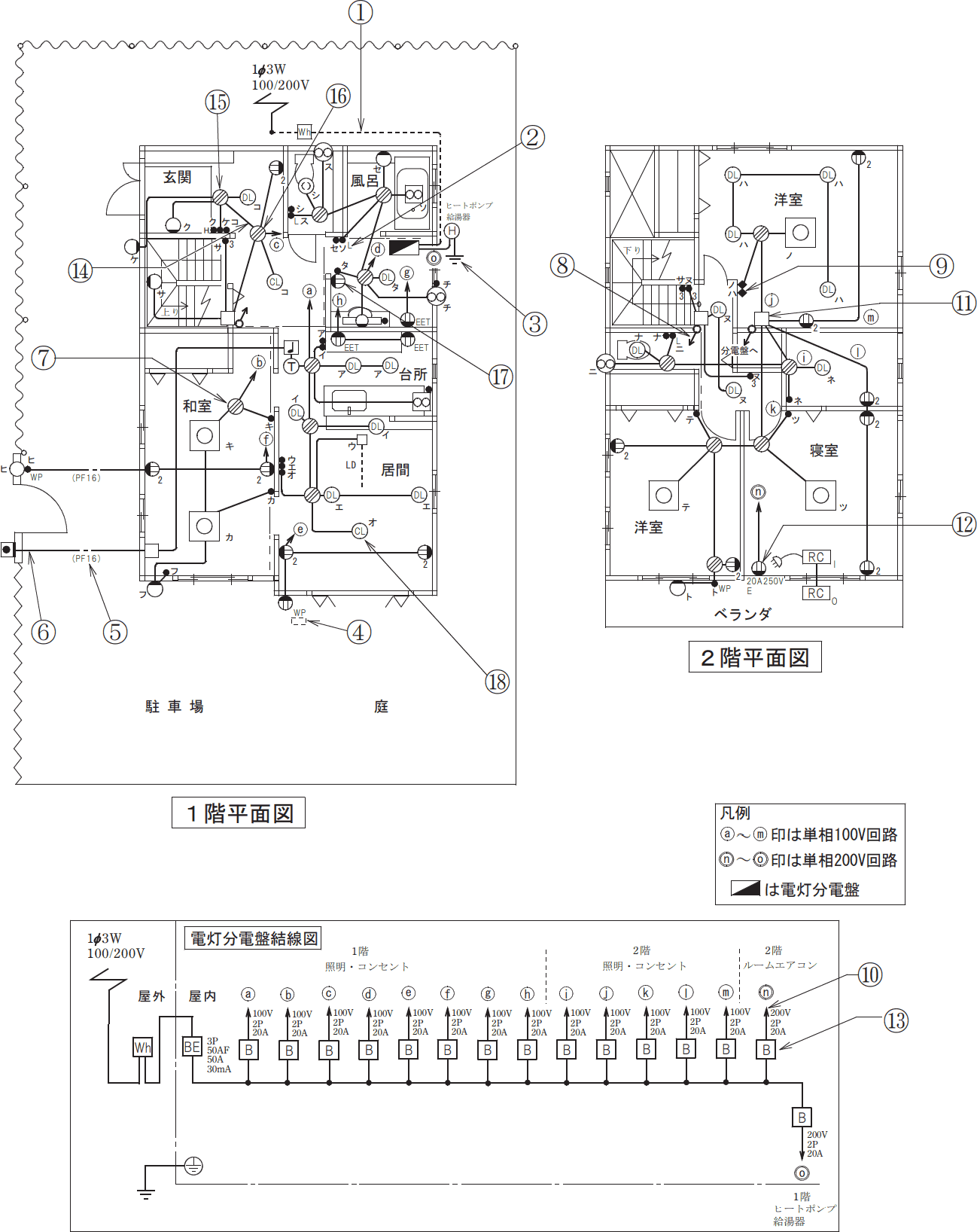

2022年度 上期 午後 第二種電気工事士 学科試験 問37

解説

アウトレット(ジョイント)ボックス電線管相互や電線を接続する場所を提供する。 JISで規定されていてノックアウトがある。 ジョイントボックスとも呼ばれるVVF用ジョイントボックスVVFケーブル用の接続に使用されるボックスプルボックス電線管相互や電線を接続する場所を提供する。 様々なサイズがあるジャンクションボックスダクト工事において、ダクトを接続・分岐する場所を提供する⑦の図記号はなのでVVF用ジョイントボックスが正解です。
