正答4
解説

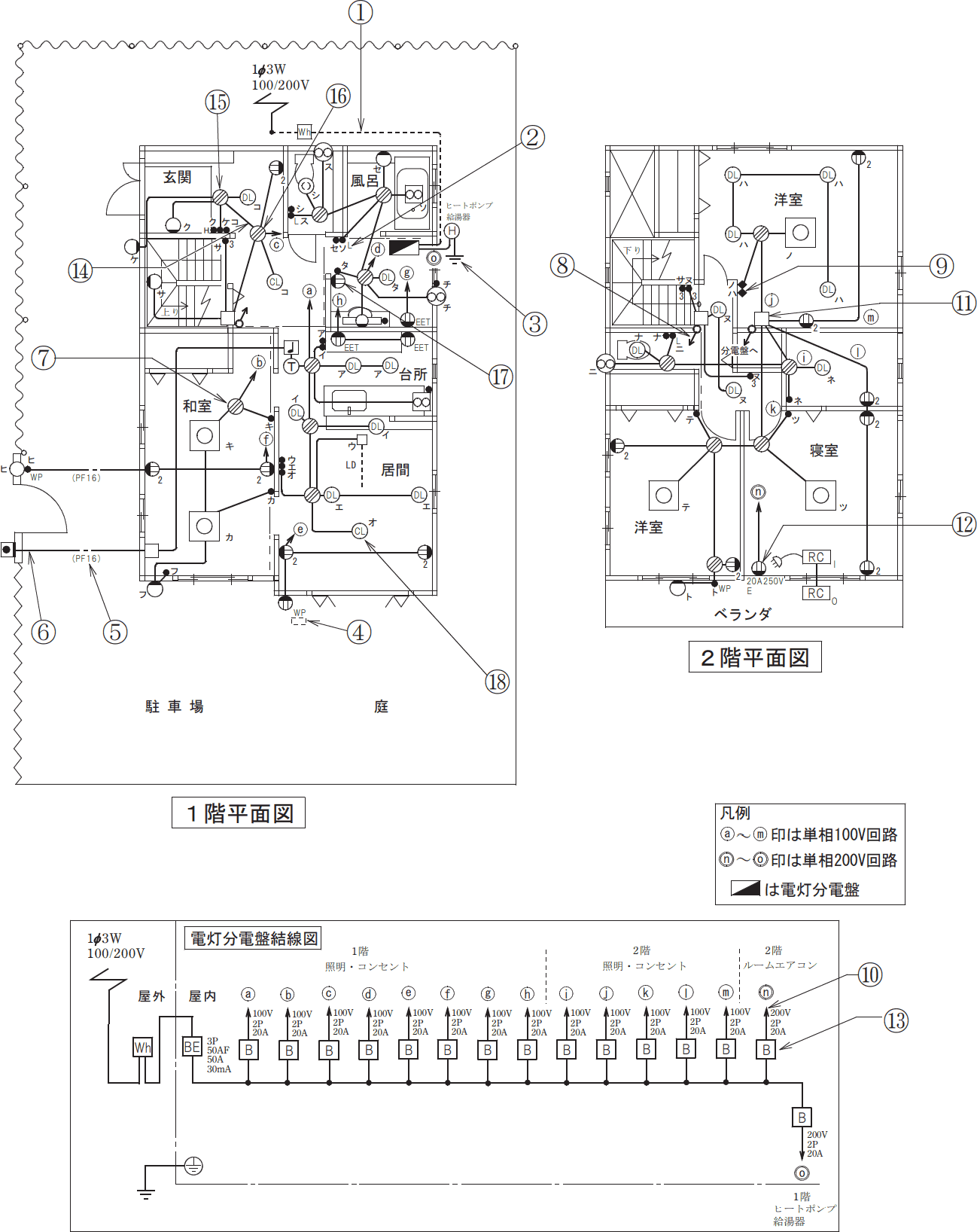

⑨の配線は、チャイムと押しボタンを繋ぐ配線です。
押しボタンを押している間は、チャイムが鳴り、押しボタンを離すとチャイムが止まる機能です。
小勢力回路とは、絶縁変圧器を使って電圧を60V以下に下げて使用する回路で、呼鈴、警報ベルなどの配線に使われます。
小勢力回路は、コード化ケーブルで配線し、電線には直径0.8mm以上の軟銅線を使います。
なお、架空配線のときは直径1.2mm以上の硬銅線を使います※。
したがって[ニ]の60［V］が正解です。
※架空配線に限り、直径1.2mm以上の硬銅線となります。
