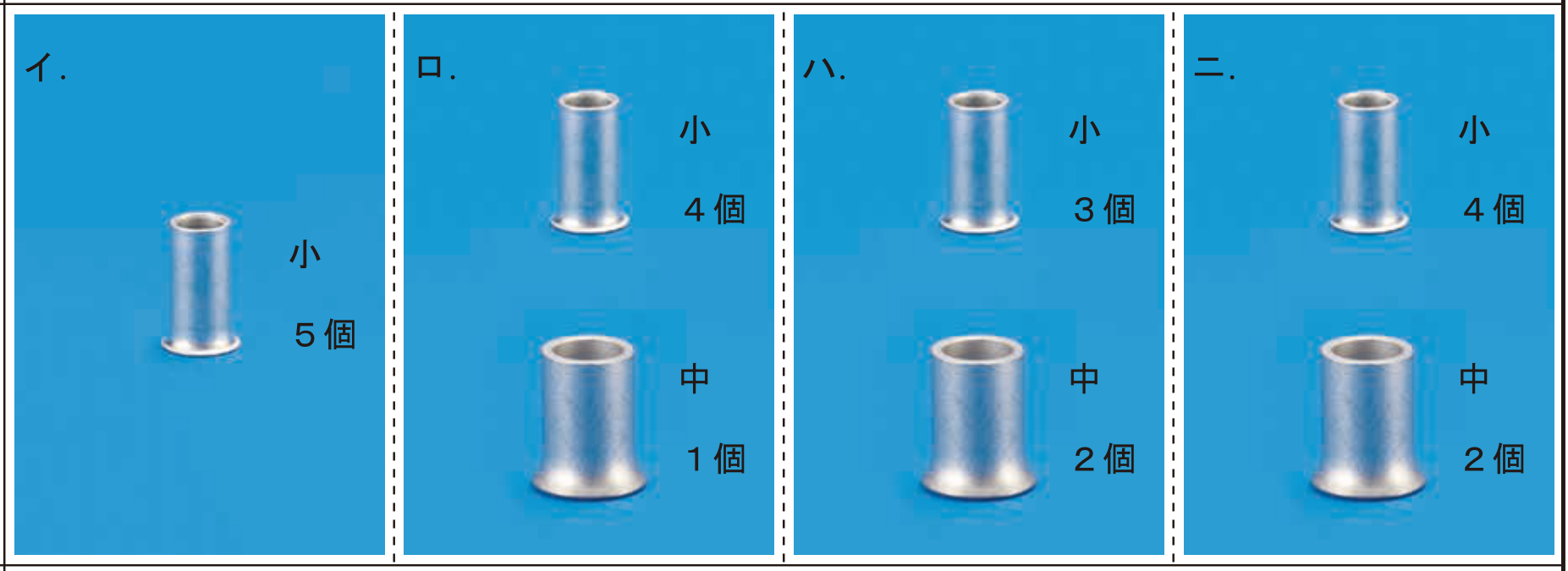

⑭で示すボックス内の接続をすべて圧着接続とする場合，使用するリングスリーブの種類と最少個数の組合せで，正しいものは。
ただし，使用する電線はすべてVVF1.6とする。
正答2
解説
本アプリではボックス内の接続問題（リングスリーブ、差込型コネクタ）について、以下の定型化したやり方で解説しています。
ボックス部から延びる各枝線の本数を確定する電圧線（黒線）、接地線（白線）、スイッチ間の接続線の順で接続する接続点ごとに適切なスリーブ／コネクタを選定する解答に必要な箇所のみ検討すると、本問では以下のようになります。
[左上/左下/右上側] 負荷エ、オ、カのみなので各2本です（スイッチから1本、接地線1本）。
[右側] 単路スイッチが3つ（●エ●オ●カ）があるので4本です（電圧線1本、負荷エへ向かう1本、負荷オへ向かう1本、負荷カへ向かう1本）。
[上側] 押しボタンとチャイムの組がありますが、接続関係はそちら側で完結しています。
このため、スイッチに向かう電圧線と、戻りの接地線の2本です。
[下側] 電源側には分岐側とつながる負荷やスイッチがないので2本です（電圧線1本、接地線1本）。
電圧線、接地線、スイッチ間を接続します。
接続点の色は、黒：電圧線、青：接地線、赤：スイッチ間です。
リングスリーブの種類と圧着マークの対応は下表のとおりです。
線種は全て1.6mmです。
2本が3つ、3本が1つ、5本が1つなので、使用するのは小スリーブ4個（刻印：〇3、小1）と中スリーブ1個です。
したがって[ロ]の組合せが正解となります。
