2022年度 下期 午後 第二種電気工事士 学科試験 問43

解説

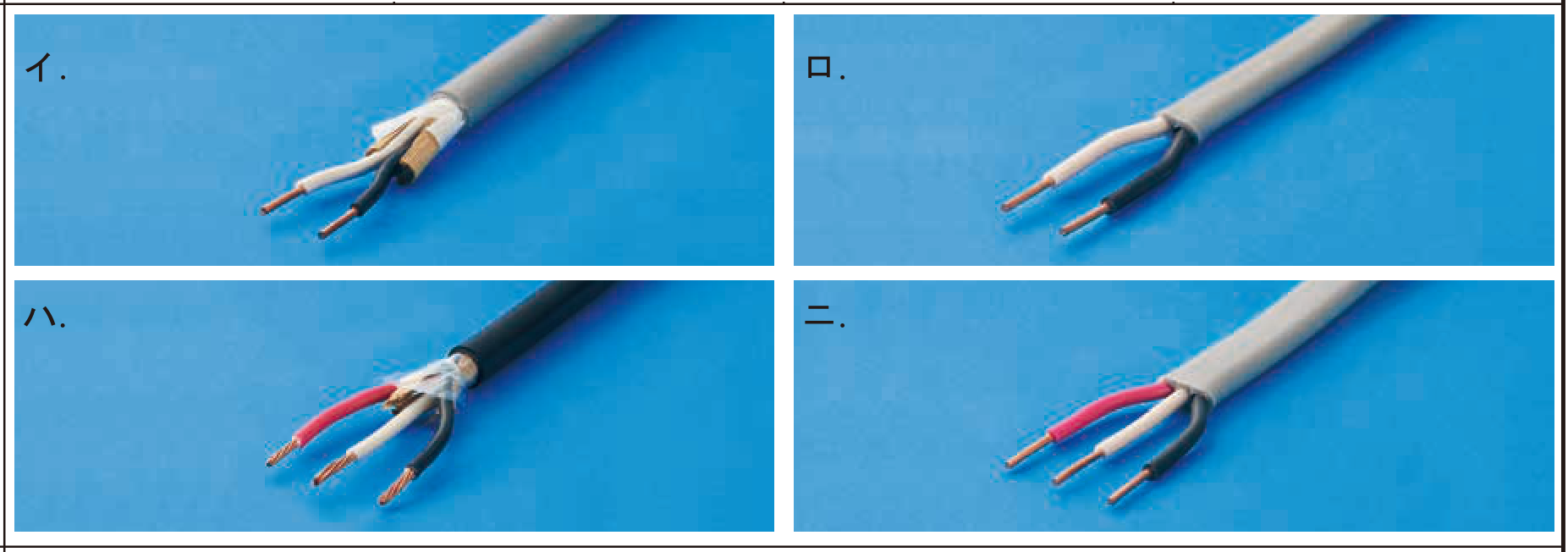

配線が電源(非接地側)線とスイッチ・コンセントをつなぐ場合、電源線(黒線)を1本加える配線の先に負荷がある場合、接地側の線(白線)を1本加える配線がスイッチと負荷をつなぐ場合、リンクごとに1本加える配線が3路スイッチ同士、または3路スイッチと4路スイッチをつなぐ場合、リンクごとに2本加える。 ただし、3路スイッチはどちらに電源線を接続するかによって、最少本数に違いが出る場合があるこの手順に従って電源ⓐから延びる⑬部分の周辺配線を確認していきます。 配線の先に●エ●オ●カのスイッチがあるので、電源線が1本必要です。 配線の先に玄関灯や蛍光灯があるので、接地側の線が1本必要です。 ⑬部分を介してつながるスイッチと負荷はありません。 エ・オ・カの負荷はすべて配線の向こう側です。 3路スイッチ、4路スイッチをつなぐ線はありません。 したがって必要な心線数は2本です。 配線図に特記のある場合を除きVVFケーブルを使用するため、2芯・VVFである[ロ]が適切です。
