2022年度 下期 午後 第二種電気工事士 学科試験 問45

解説

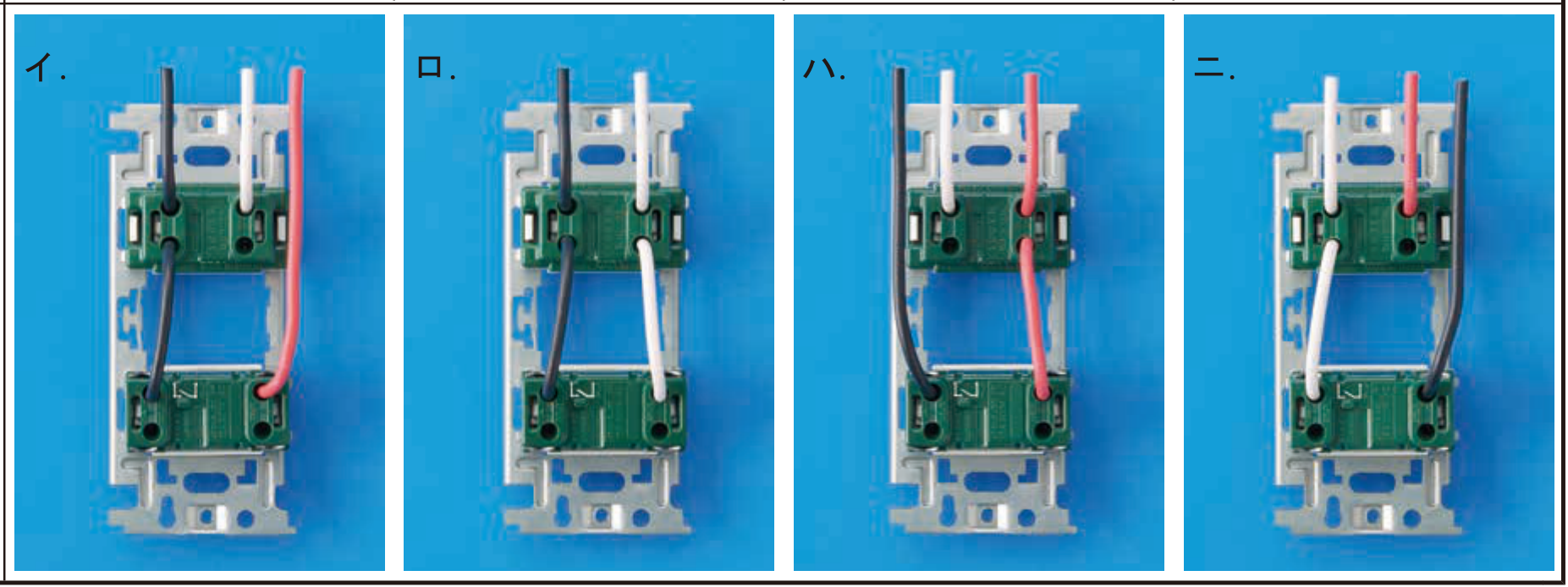

⑮が示す部分のうち●は単極(片切り)スイッチ、○はパイロットランプです。 器具の裏面に白色で単極スイッチの図記号が入っている下側がスイッチ、もう一方がパイロットランプです。 両者に同じカナ記号が付されているので、スイッチとランプのON/OFFが連動する同時点滅であることがわかります。 スイッチとパイロットランプの配線は、常時点滅、同時点滅、異時点滅で次のように異なります。 同時点滅の場合、3芯ケーブルが用いられます。 スイッチに電圧側の黒線が入り、スイッチからワタリ線でパイロットランプに接続、そしてパイロットランプからは接地側につながる白線と負荷につながる赤線の2本が出ます。 したがって[ハ]の配線が正解です。 誤り。 常時点灯の配線です。 誤り。 異時点滅の配線です。 [正しい]。 同時点滅の配線です。 誤り。 スイッチと電源が直接接続されるのでショートしてしまう危険な配線です。
