⑫で示すボックス内の接続をリングスリーブで圧着接続した場合のリングスリーブの種類，個数及び圧着接続後の刻印との組合せで，正しいものは。
ただし，使用する電線はすべてVVF1.6とする。

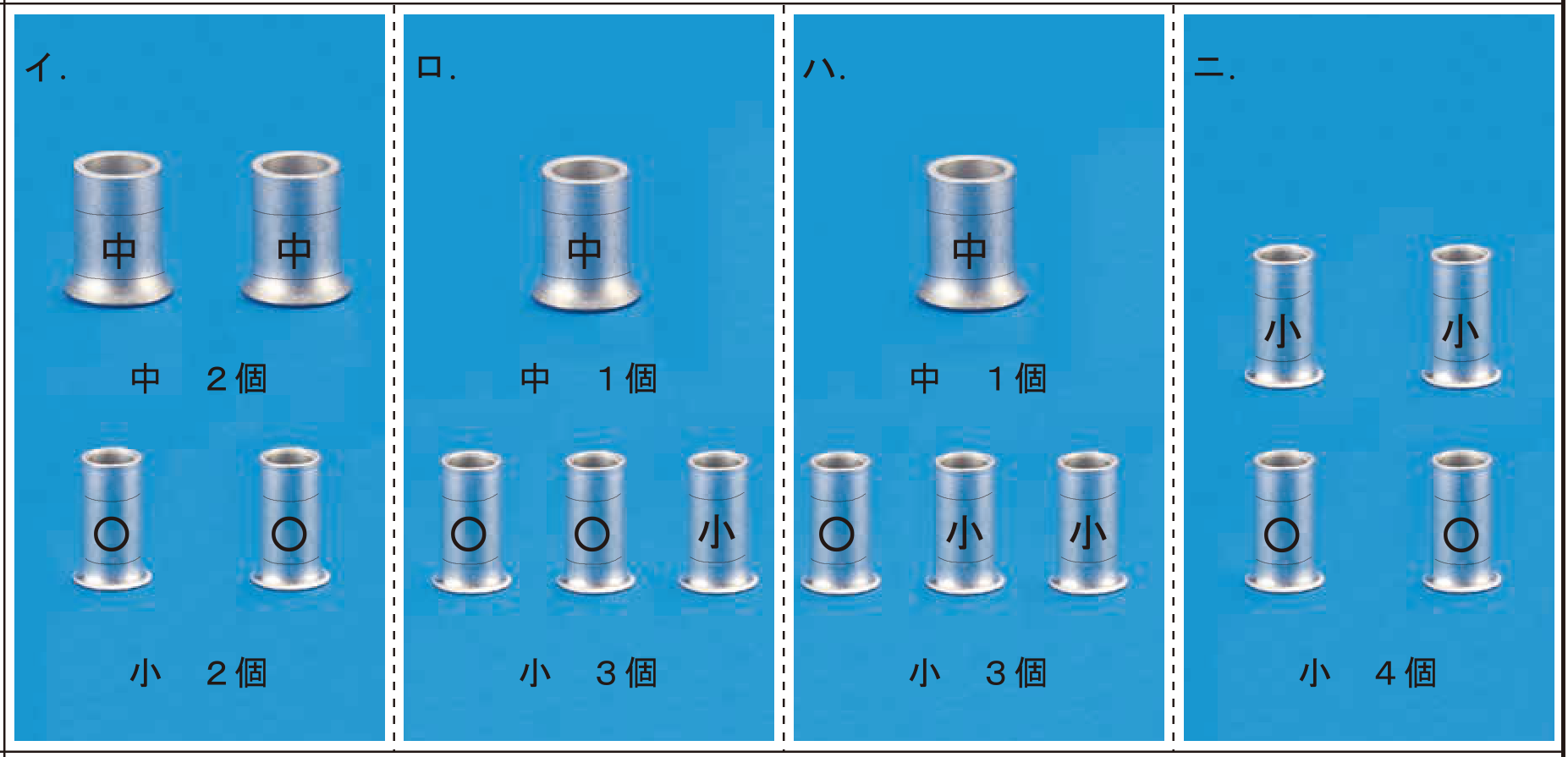

また，写真に示すリングスリーブ中央の○，小，中は刻印を表す。
正答2
解説
本アプリではボックス内の接続問題（リングスリーブ、差込型コネクタ）について、以下の定型化したやり方で解説しています。
ボックス部から延びる各枝線の本数を確定する電圧線（黒線）、接地線（白線）、スイッチ間の接続線の順で接続する接続点ごとに適切なスリーブ／コネクタを選定する解答に必要な箇所のみ検討すると、本問では以下のようになります。
[下/右側] 負荷キ、負荷コのみなので各2本です（スイッチから1本、接地線1本）。
[右下側] 単路スイッチが2つ（●キ●コ）があるので3本です（電圧線1本、負荷キへ向かう1本、負荷コへ向かう1本）。
[左/左上側] 負荷とスイッチがいくつかありますが、接続関係はそちら側で完結しています。
このため、それぞれスイッチに向かう電圧線と、戻りの接地線の2本です。
[右上側] 電源側には分岐側とつながる負荷やスイッチがないので2本です（電圧線1本、接地線1本）。
電圧線、接地線、スイッチ間を接続します。
接続点の色は、黒：電圧線、青：接地線、赤：スイッチ間です。
リングスリーブの種類と圧着マークの対応は下表のとおりです。
線種は全て1.6mmです。
2本が2つ、4本が1つ、5本が1つなので、使用するのは小スリーブ3個（刻印：〇2、小1）と中スリーブ1個です。
したがって[ロ]の組合せが正解となります。
