2022年度 下期 午前 第二種電気工事士 学科試験 問44

解説

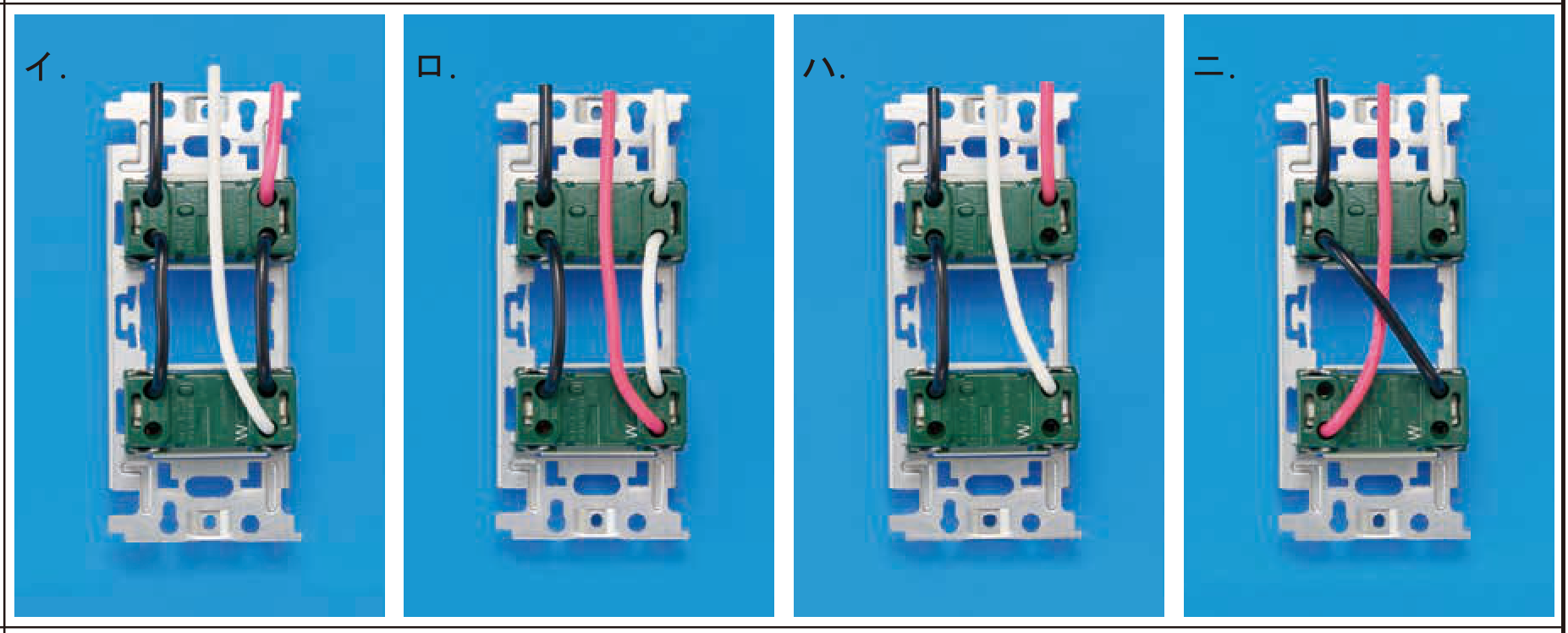

⑮が示す部分のうち●は単極(片切り)スイッチ、もう一つは壁付けコンセントです。 器具の裏面に"W"と書いてあるほうがコンセントで、Wは接地側極を示す刻印なので白線(White)を接続する必要があります。 単極(片切り)スイッチとコンセント1つの配線では、3芯ケーブルを使ってスイッチとコンセントが並列になるように配線します。 具体的には、スイッチとコンセント(Wではない側)に電圧側の黒線が入り、コンセントのW側からは接地側につながる白線、スイッチからは負荷につながる赤線が出ます。 したがって[ハ]の配線が正解です。 その他はコンセントのW側に白線以外が接続されているため誤りです。
