2022年度 下期 午前 第二種電気工事士 学科試験 問45

解説

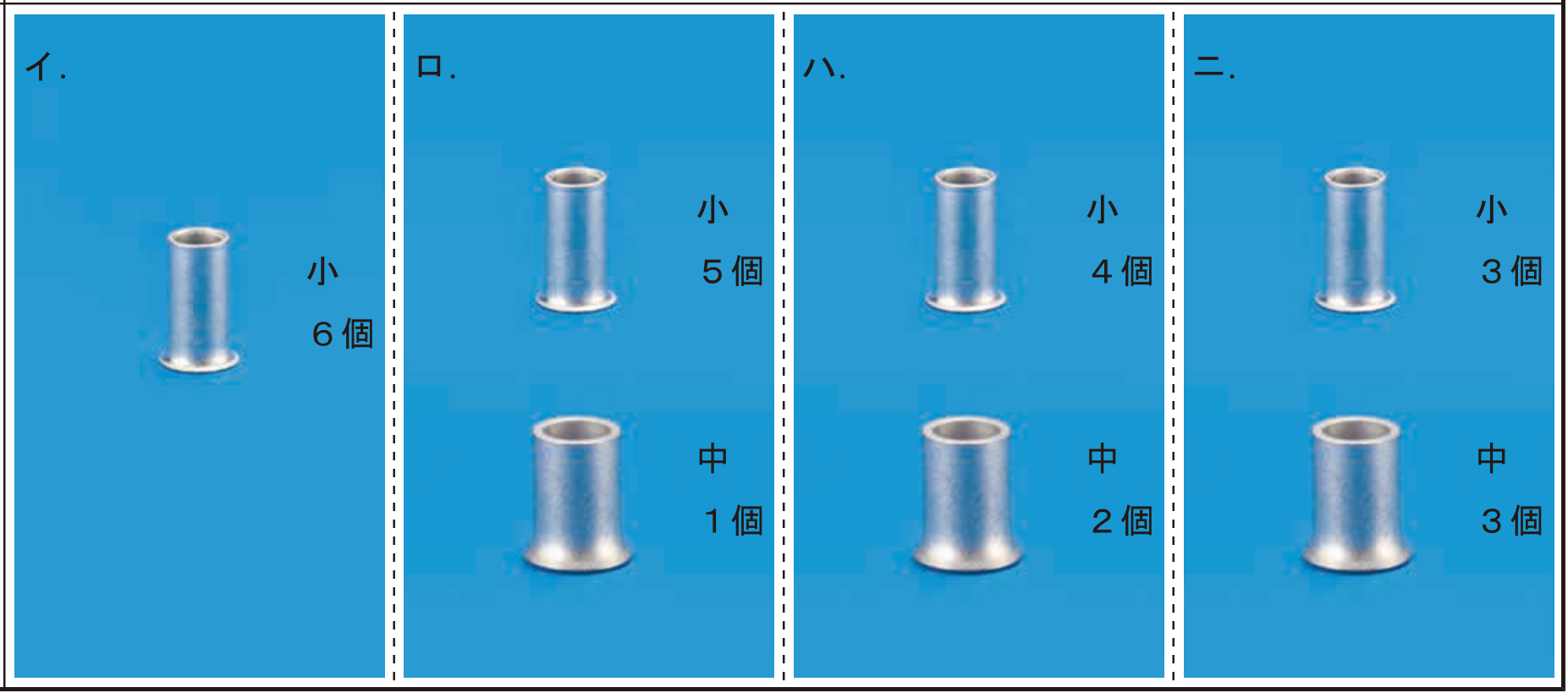

本アプリではボックス内の接続問題（リングスリーブ、差込型コネクタ）について、以下の定型化したやり方で解説しています。 ボックス部から延びる各枝線の本数を確定する電圧線（黒線）、接地線（白線）、スイッチ間の接続線の順で接続する接続点ごとに適切なスリーブ／コネクタを選定する本問のように3路スイッチがある場合、通常は手前側に電源をつなぎます。 例外的に次の2つの条件を両方満たすときに限り、奥側につなぐ（心線数を減らせる）と考えましょう。 手前側のみに対象の3路スイッチで点滅する器具がある奥側に電源からの電圧線を必要とする器具がある本問では電源から見て手前側にある負荷はないため、ア・ウのいずれも電源からの電圧線は手前の3路スイッチにつなぎます。 解答に必要な箇所のみ検討すると、本問では以下のようになります。 この問題は最も難しい部類です。 [左上側] 3路スイッチが2つ（●3ア●3ウ）あります。 電圧線1本に加え、それぞれの3路スイッチ同士のつなぐ線の各2本必要なため計5本です。 [右/下側] 負荷とスイッチの組がありますが、接続関係はそちら側で完結しています。 このため、それぞれスイッチに向かう電圧線と、戻りの接地線の各2本です。 [上側] スイッチ●エ～クに向かう電圧線1本、負荷からの戻りの接地線1本、3路スイッチ●3ウに向かう2本で、計4本です。 [左下側] スイッチ●イと押しボタンに向かう電圧線1本、負荷からの戻りの接地線1本、3路スイッチ●3アに向かう2本で、計4本です。 [左側] 直接電源につながっているので2本です。 電圧線、接地線、スイッチ間を接続します。 接続点の色は、黒：電圧線、青：接地線、赤：スイッチ間です。 リングスリーブの種類と圧着マークの対応は下表のとおりです。 線種は全て1.6mmです。 2本が4つ、5本が1つ、6本が1つなので、使用するのは小スリーブ4個（刻印：〇4）と中スリーブ2個です。 したがって[ハ]の組合せが正解となります。
