2022年度 下期 午前 第二種電気工事士 学科試験 問43

解説

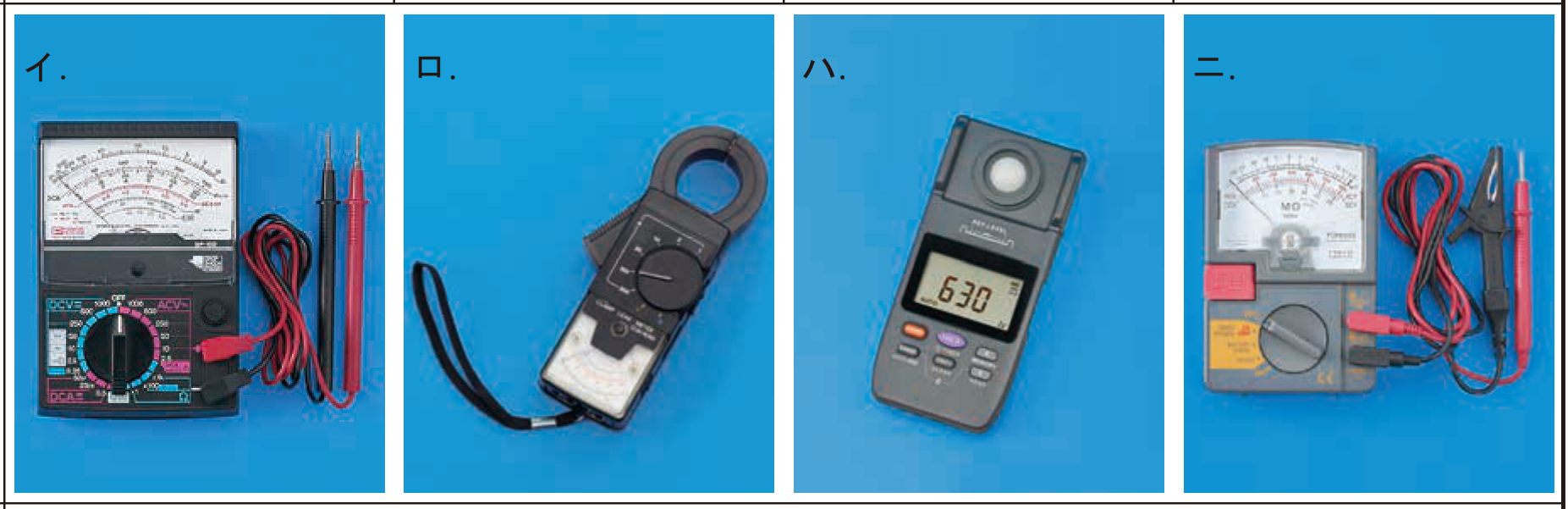

誤り。 写真は『アナログ式回路計』です。 直流電流、直流/交流電圧、回路抵抗などを測定する器具です。 アナログ式は内部の直流電流計に電流が流れることにより指針が動く仕組みなので、電力会社から供給される交流電流を測定することはできません。 [正しい]。 写真は『クランプ型電流計』です。 通電状態の配線をはさむことで電流や漏れ電流を測定できる器具です。 直流・交流の切替レンジがあり、どちらの電流も測定することができます。 誤り。 写真は『照度計』です。 部屋の明るさなどを測定する器具です。 丸状のセンサ部とメータ部の「lx」の表示が特徴です。 誤り。 写真は『絶縁抵抗器(メガー)』です。 電路と大地間、または電路間の絶縁抵抗を測定する器具です。 メータ部に大きく「MΩ」と表示があることが特徴です。 したがって正解は[ロ]です。
