⑫で示すボックス内の接続をすべて圧着接続とした場合のリングスリーブの種類，個数及び圧着接続後の刻印の組合せで，正しいものは。
ただし，使用する電線はすべてVVF1.6とし，傍記RASの器具は2線式とする。

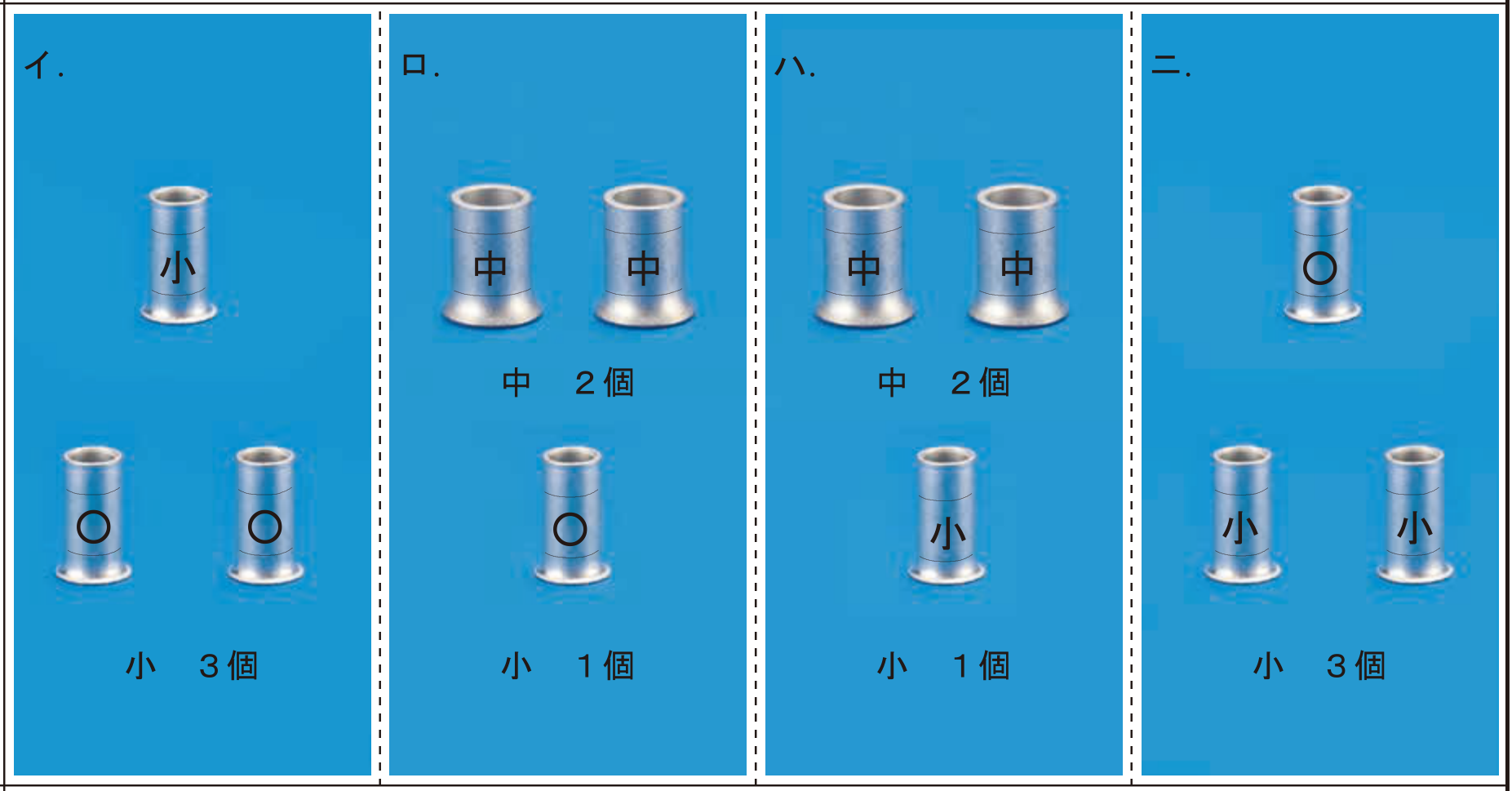

また，写真に示すリングスリーブ中央の〇，小，中は刻印を表す。
正答4
解説
本アプリではボックス内の接続問題（リングスリーブ、差込型コネクタ）について、以下の定型化したやり方で解説しています。
ボックス部から延びる各枝線の本数を確定する電圧線（黒線）、接地線（白線）、スイッチ間の接続線の順で接続する接続点ごとに適切なスリーブ／コネクタを選定する解答に必要な箇所のみ検討すると、本問では以下のようになります。
[上側] 単路スイッチ●セのみなので2本です（電圧線1本、負荷セへ向かう1本）。
[左上側] 負荷セのみなので2本です（スイッチから1本、接地線1本）。
[左/右側] 負荷とスイッチの組がありますが、接続関係はそちら側で完結しています。
このため、それぞれスイッチに向かう電圧線と、戻りの接地線の2本です。
[右上側] 直接電源につながっているので2本です。
電圧線、接地線、スイッチ間を接続します。
接続点の色は、黒：電圧線、青：接地線、赤：スイッチ間です。
リングスリーブの種類と圧着マークの対応は下表のとおりです。
線種は全て1.6mmです。
2本が1つ、4本が2つなので、使用するのは小スリーブ3個（刻印：〇1、小2）です。
したがって[ニ]の組合せが正解となります。
