2022年度 下期 午前 第二種電気工事士 学科試験 問41

解説

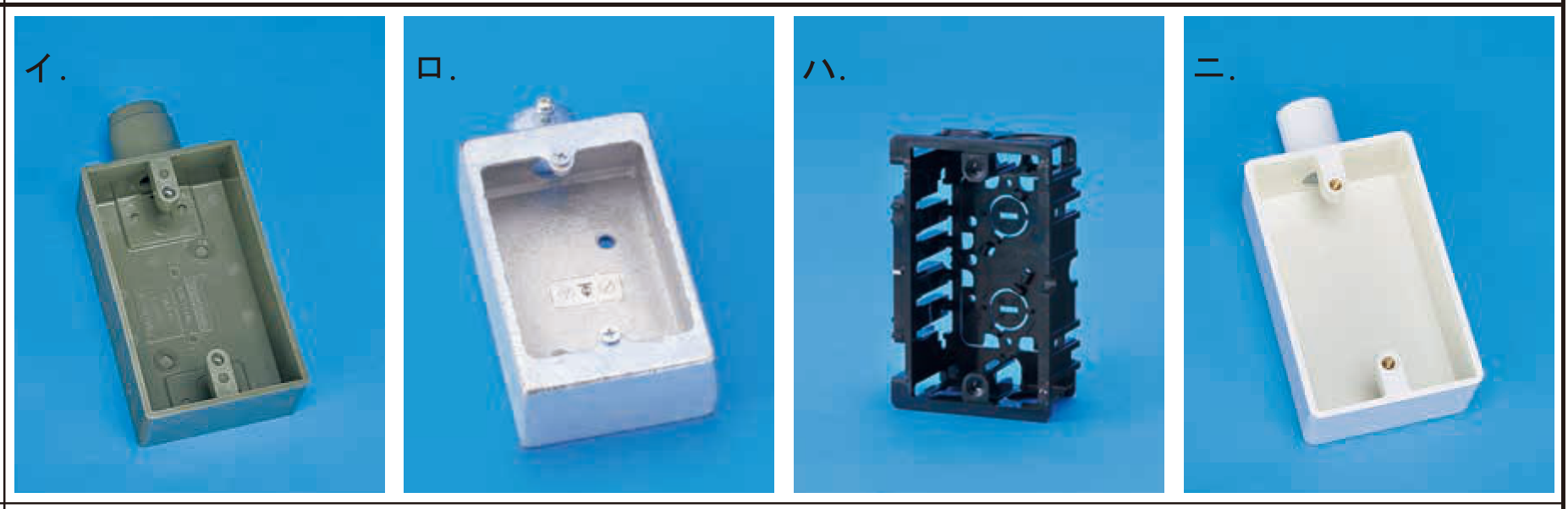

⑪のスイッチ(点滅器)への配線は実線で描かれているため、天井など隠ぺい部からケーブルなどで直接配線されることがわかります。 スイッチボックスは壁に埋め込まれることになるため、埋め込み型を使用することになります。 この型式の工事で使用するのは写真[ハ]の埋込スイッチボックスです。 その他の写真は露出型のスイッチボックスなので不適切です。
