2021年度 上期 午前 第二種電気工事士 学科試験 問49

解説

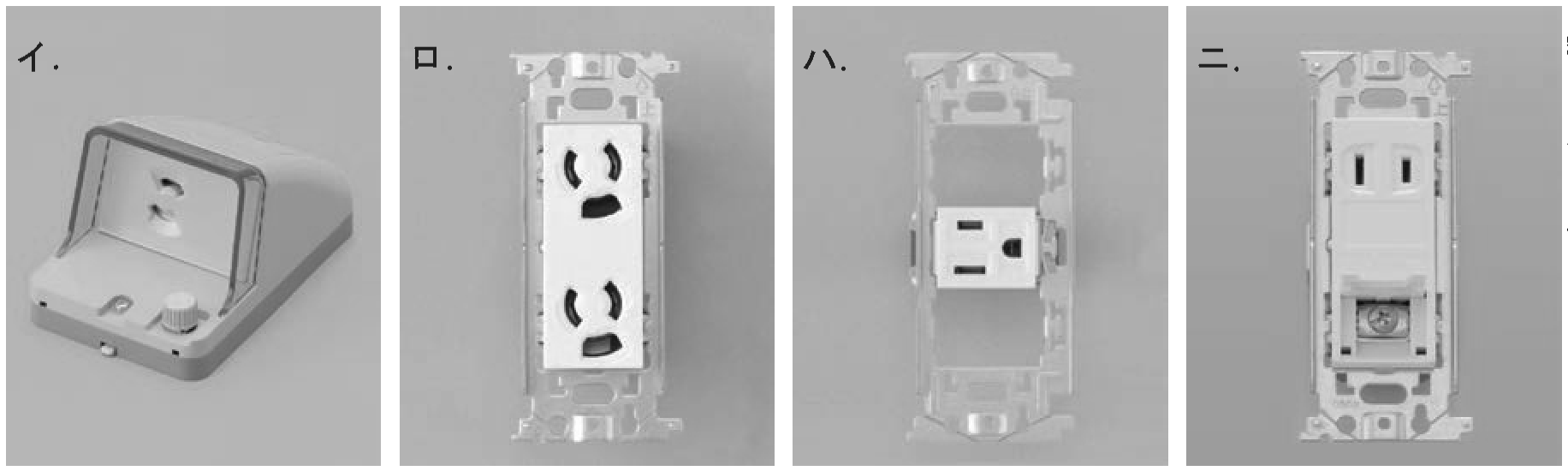

コンセントの傍記表示は、15A、125V、1口、2極であれば記載なし、それ以外の場合には定格電流、定格電圧、口数、極数がそれぞれ傍記されます。 コンセントの種類と刃受けの形状の一覧は下表のとおりです。 接地極付の刃受けにはが付きます。 誤り。 写真は『抜け止め型・接地端子付の防雨型』です(傍記はLK ET WP)。 ベランダの左側の壁にあります。 以下、125Vと15Aは共通なので記載を省略します。 誤り。 写真は『抜け止め型・接地極付の2口』です(傍記は2 LK E)。 台所の左上の壁にあります。 台所と脱衣室の間の壁にあります。 誤り。 写真は『接地極付』です(傍記はE)。 台所のキッチンカウンタにあります。 [正しい]。 写真は『接地端子付』です(傍記はET)。 この配線図では使用されていません。 したがって正解は[ニ]です。
