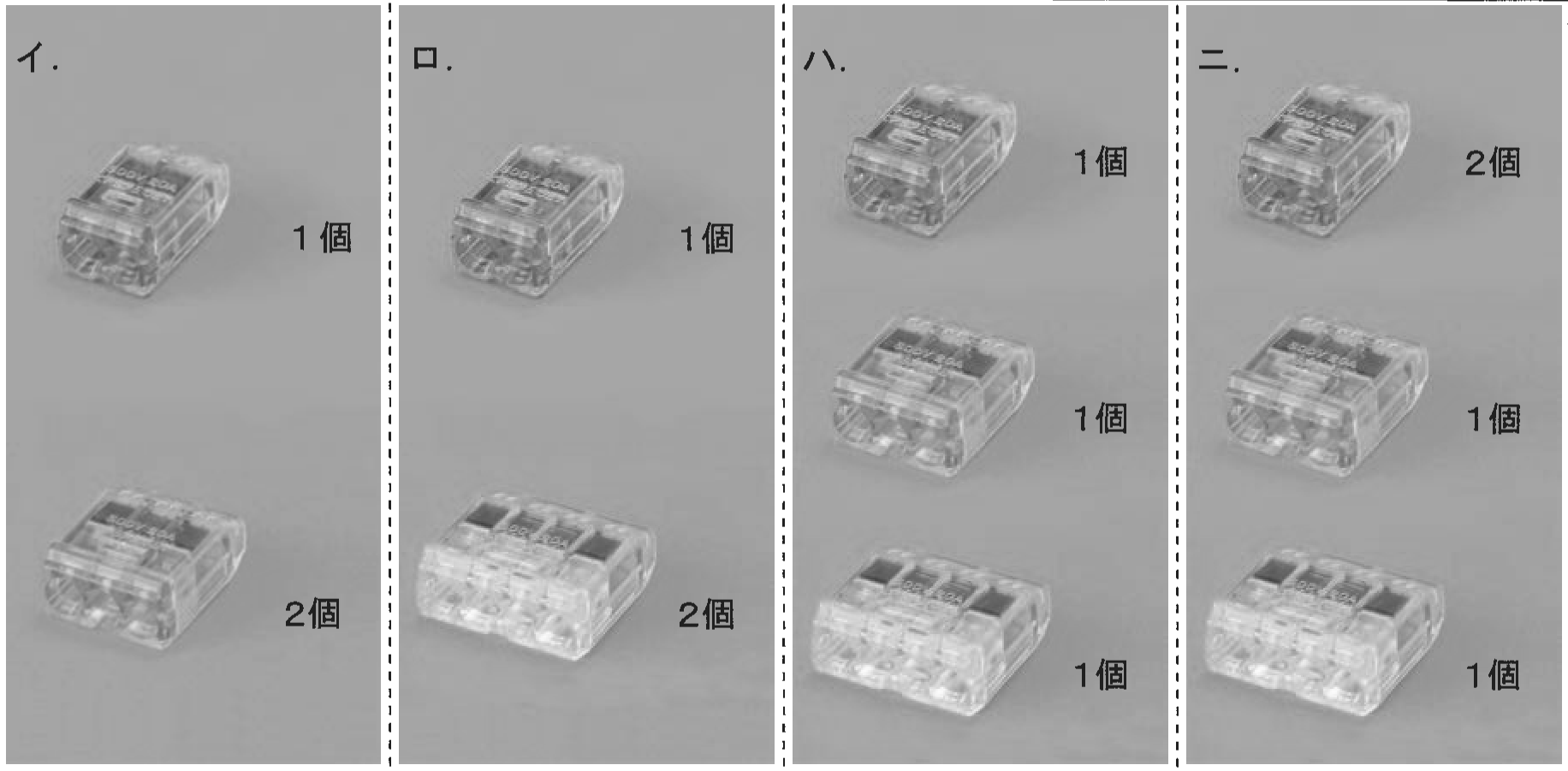

⑱で示すボックス内の接続をすべて差込形コネクタとする場合，使用する差込形コネクタの種類と最少個数の組合せで，正しいものは。
ただし，使用する電線はすべてVVF1.6とする。
正答2
解説
本アプリではボックス内の接続問題（リングスリーブ、差込型コネクタ）について、以下の定型化したやり方で解説しています。
ボックス部から延びる各枝線の本数を確定する電圧線（黒線）、接地線（白線）、スイッチ間の接続線の順で接続する接続点ごとに適切なスリーブ／コネクタを選定する解答に必要な箇所のみ検討すると、本問では以下のようになります。
[左側] 負荷チのみなので各2本です（スイッチから1本、接地線1本）。
[右下側] 単路スイッチ●チのみなので2本です（電圧線1本、負荷チへ向かう1本）。
[上/下側] 負荷とスイッチの組がありますが、接続関係はそちら側で完結しています。
このため、それぞれスイッチに向かう電圧線と、戻りの接地線の2本です。
[右側] 直接電源とつながるので2本です（電圧線1本、接地線1本）。
電圧線、接地線、スイッチ間を接続します。
接続点の色は、黒：電圧線、青：接地線、赤：スイッチ間です。
電線の接続箇所は、2本が1つ、4本が2つなので、必要なコネクタは赤×1、黄×2です。
したがって[ロ]の組合せが正解となります。
