2021年度 上期 午前 第二種電気工事士 学科試験 問50

解説

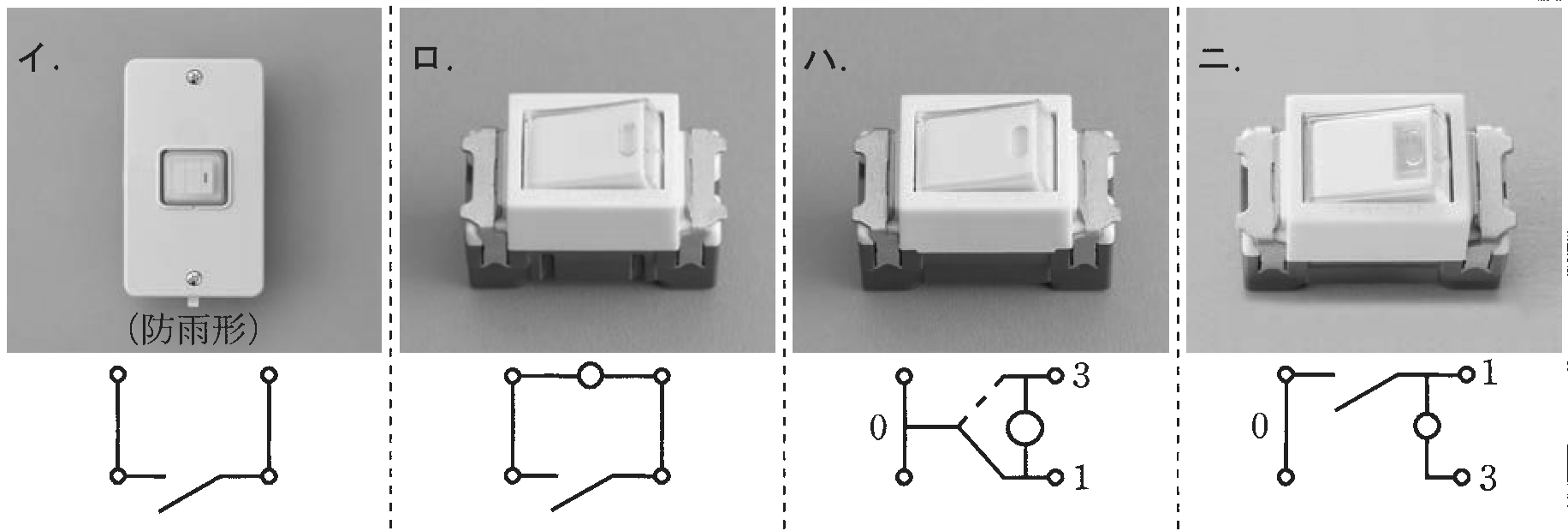

誤り。 写真は『防雨型スイッチ』です(図記号は●WP)。 ベランダの中央左にあり、ベランダの電灯(記号ソ)のスイッチとして使用されています。 誤り。 写真は『位置表示灯内蔵スイッチ』です(図記号は●H)。 リビング・ダイニングルームの入口付近に2つ、玄関のチャイムの下に1つあります。 [正しい]。 写真は『異時点滅型の表示灯内蔵スイッチ』です。 専用の図記号はなく、配線図上では横並びのスイッチと表示灯に同じ記号が付いて「異時」という注釈がつけられます。 この配線図では使用されていません。 誤り。 写真は『確認表示灯内蔵スイッチ』です(図記号は●L)。 脱衣室の壁にあり、換気扇のスイッチ(記号コ)として使用されています。 したがって正解は[ハ]です。
