2021年度 下期 午後 第二種電気工事士 学科試験 問32

解説

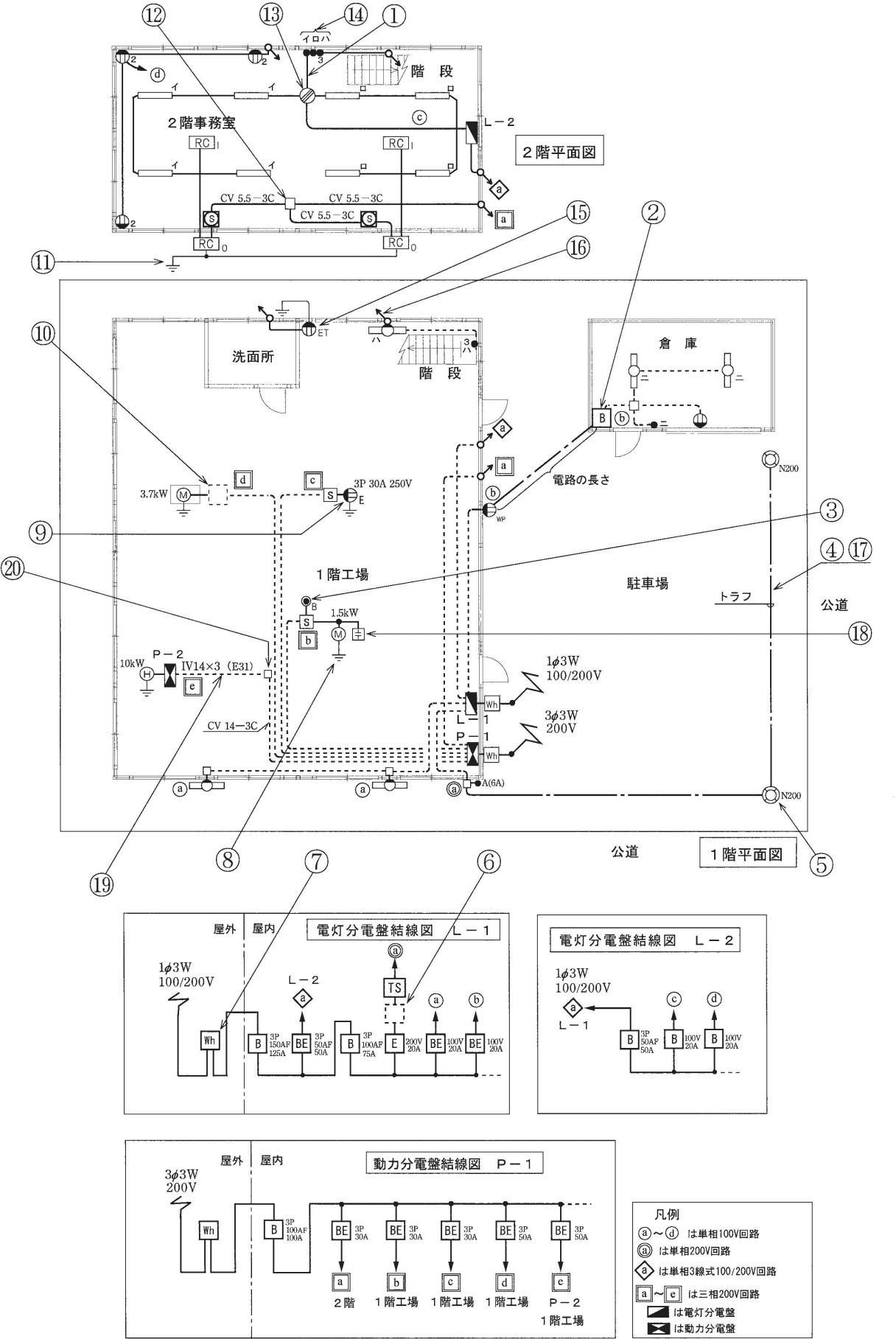

②は配線用遮断器で、家屋からの引込線の出入り口に設置されています。 屋内配線をする際には屋外からの引込口に近い箇所に開閉器を設置するのが原則ですが、以下の条件すべてを満たす場合には、この配線用遮断器の設置を省略することが認められています。 使用電圧が300V以下であること屋内配線の接続部から他の家屋の接続部分までの電路の長さが15ｍ以下であること家屋の分岐回路が15A以下の過電流遮断器、または20A以下の配線用遮断器で保護されていること本問では電路の最大長が問われているので15［ｍ］が正解となります。
