正答2
解説
配線の線条数を求める問題は、次の4つの手順で考えます。
これは心線数を答える問題、適切なケーブルを写真から選ぶ問題で共通の解法です。
複線図を描く必要はありません。
配線が電源(非接地側)線とスイッチ・コンセントをつなぐ場合、電源線(黒線)を1本加える配線の先に負荷がある場合、接地側の線(白線)を1本加える配線がスイッチと負荷をつなぐ場合、リンクごとに1本加える配線が3路スイッチ同士、または3路スイッチと4路スイッチをつなぐ場合、リンクごとに2本加える。
ただし、3路スイッチはどちらに電源線を接続するかによって、最少本数に違いが出る場合があるこの手順に従って電源ⓒから延びる①部分の周辺配線を確認していきます。

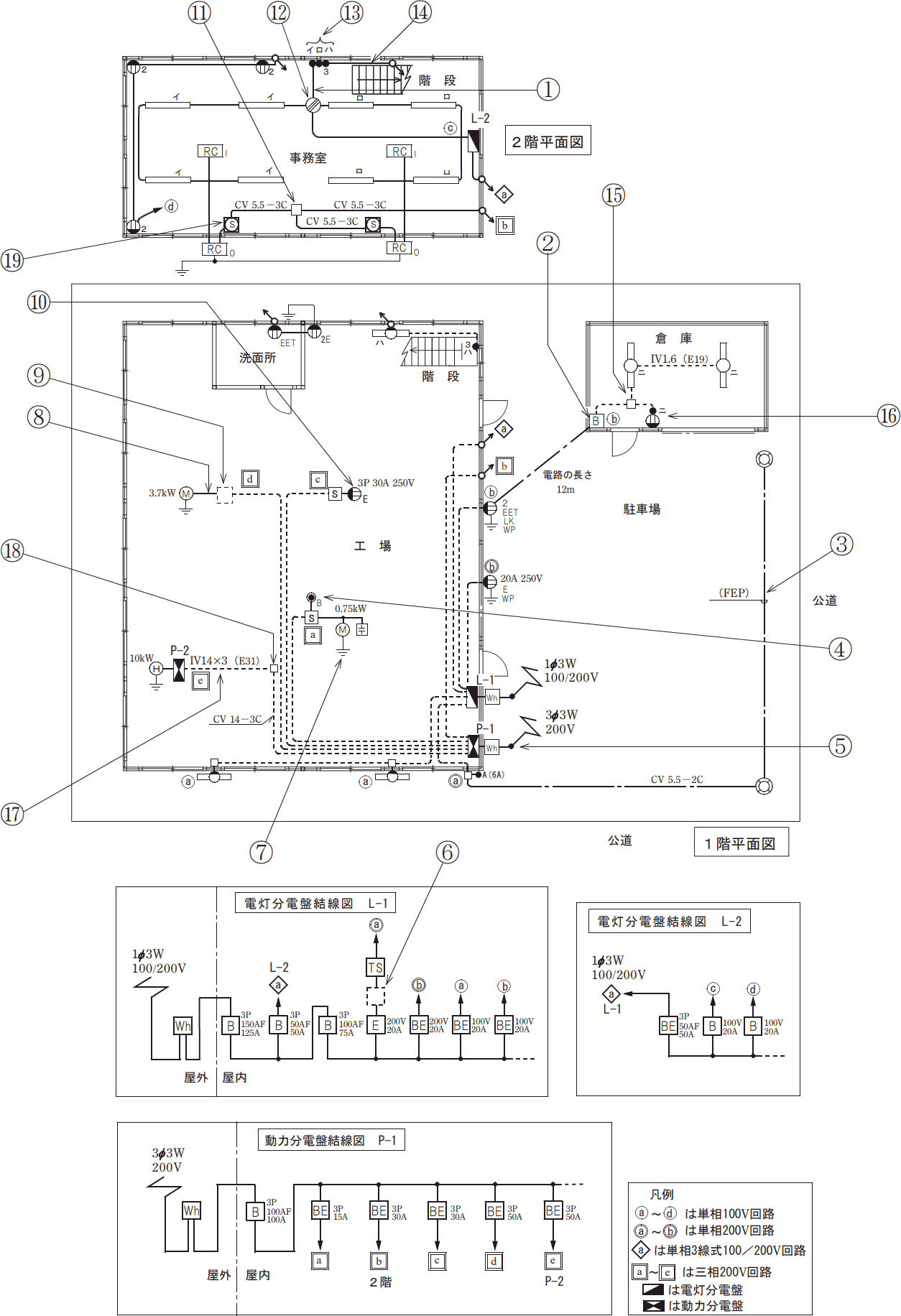

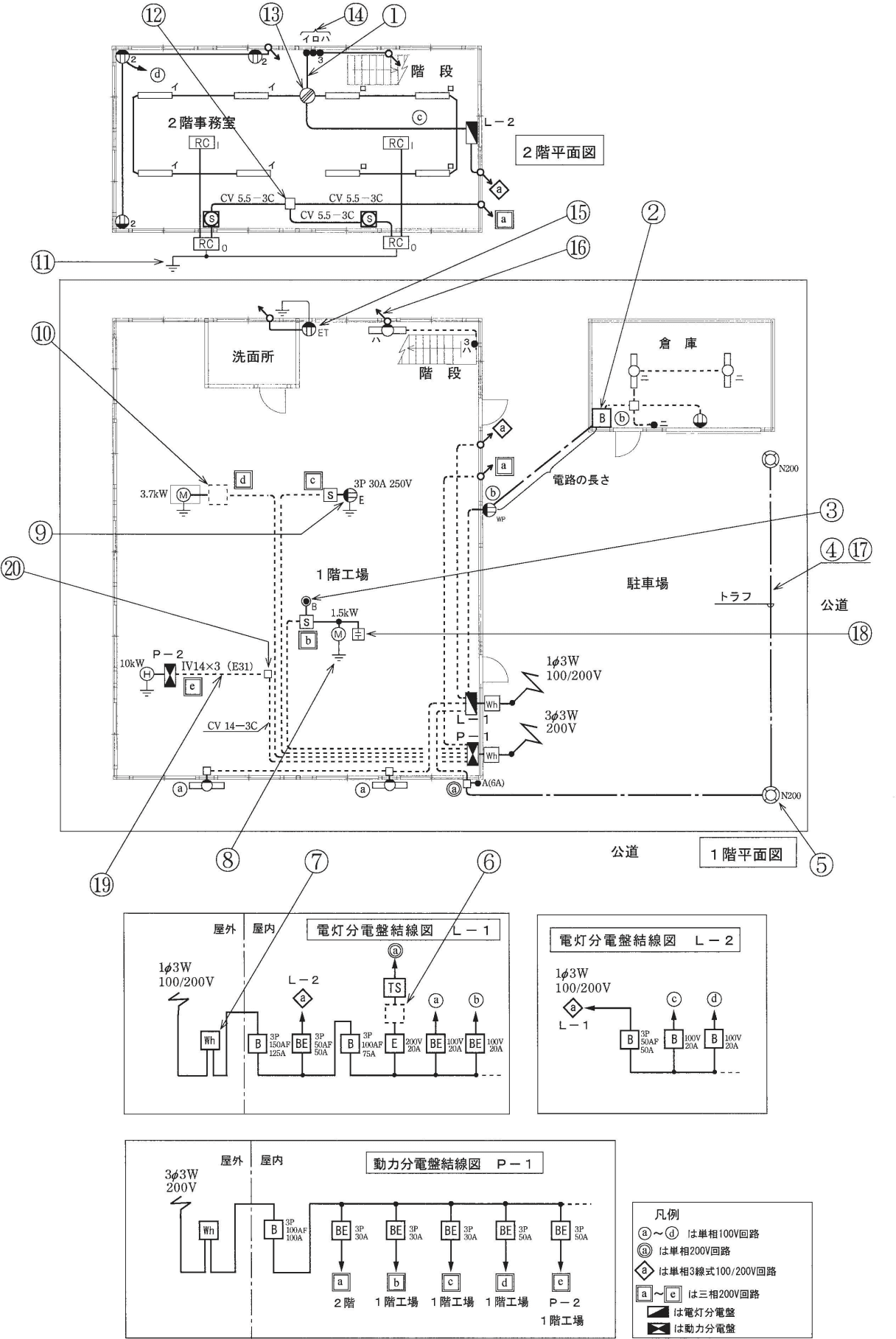

配線の先に●イ●ロのスイッチがあるので、電源線が1本必要です。
配線の先の1階には3路スイッチ●ハを介して接続されている蛍光灯ハがあるので、接地側の線が1本必要です。
●イと●ロはそれぞれ事務室の蛍光灯と接続されるので、プラス2本します。
3路スイッチ、4路スイッチをつなぐ線はありません。
したがって最少電線本数は4本となります。
