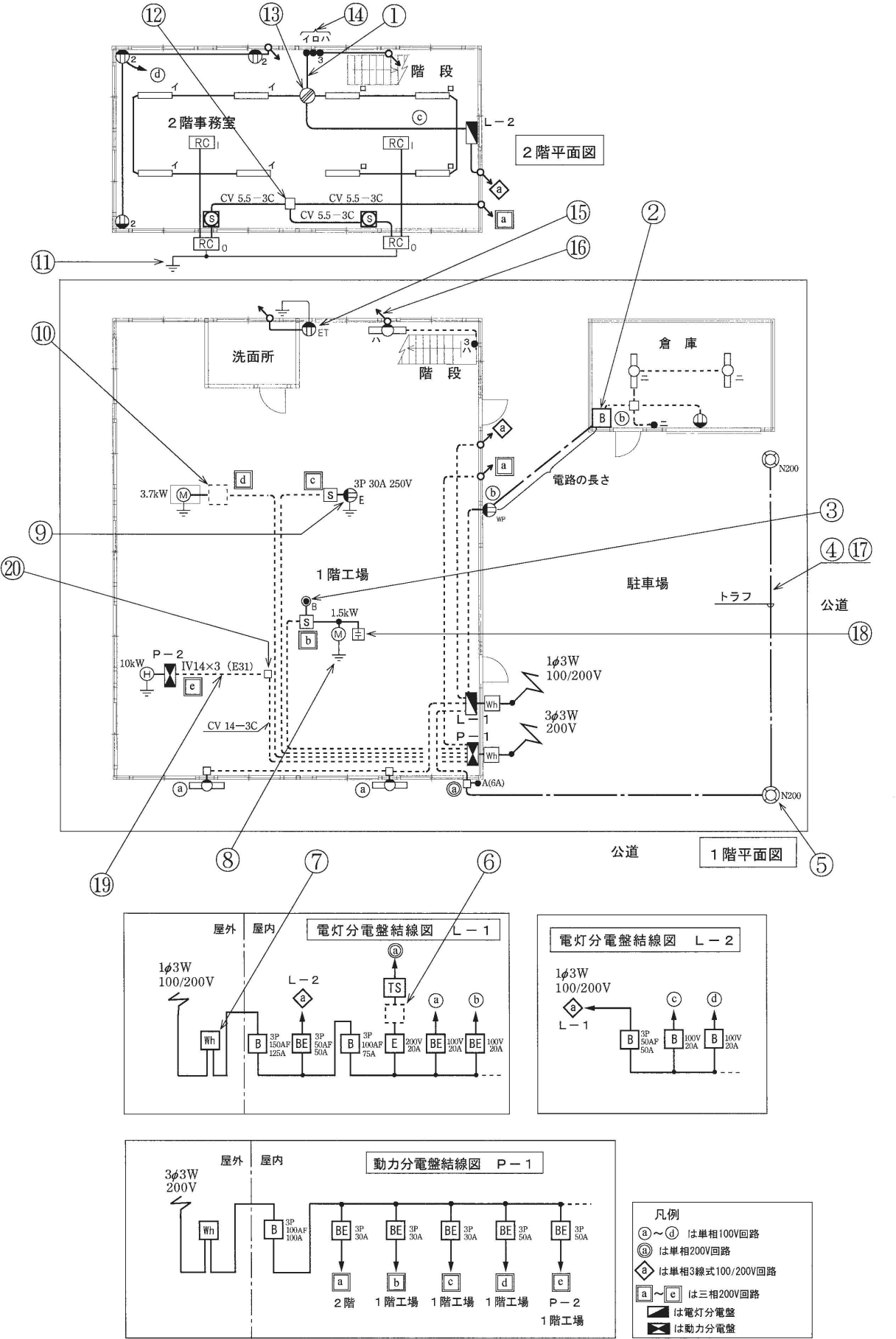

2021年度 下期 午後 第二種電気工事士 学科試験 問33

解説

圧力スイッチ外部からの力や圧力に応じてON/OFFの制御信号を送るスイッチ。 PはPressure(プレッシャー)の略押しボタンボタンを押すことで回路の開閉が切り替わるスイッチ電磁開閉器用押しボタンボタンを押すことで電磁開閉器にON/OFFの制御信号を送るスイッチ。 Lは確認表示灯付握り押しボタン操作者がボタンを握って押すことで作動するスイッチ。 ナースコールの呼出しボタンなどに使用されている③の図記号はなので電磁開閉器用押しボタンが正解です。
