2024年度 上期 第一種電気工事士 学科試験 問46

解説

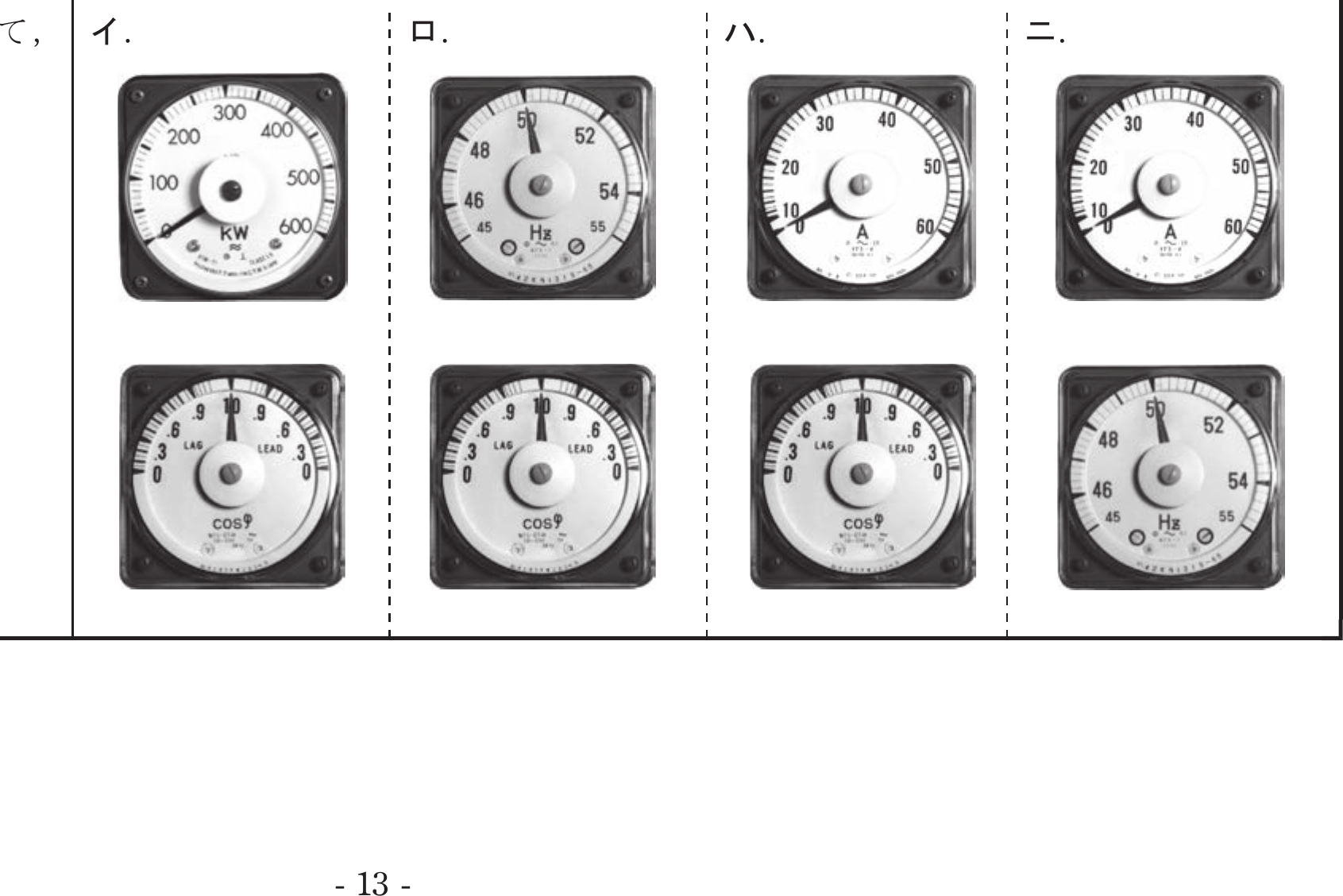

⑥は電流計（A）回路とは別に、計器用変流器・変成器の二次側へ並列に設ける2個の計器（破線の丸の図記号）を指し、どの計器を組み合わせて設置するかを問う問題です。 高圧受電設備の主回路で常時監視するのは負荷の電力と力率なので、ここには電力計（kW計）と力率計（cosφ計）を設置します。 選択肢の計器面はイ＝kW計＋力率計（cosφ）、ロ＝周波数計（Hz）＋力率計、ハ＝電流計（A）＋力率計、ニ＝電流計＋周波数計で、電力計と力率計の組合せである正答イが正しいです。
