2024年度 上期 第一種電気工事士 学科試験 問47

解説

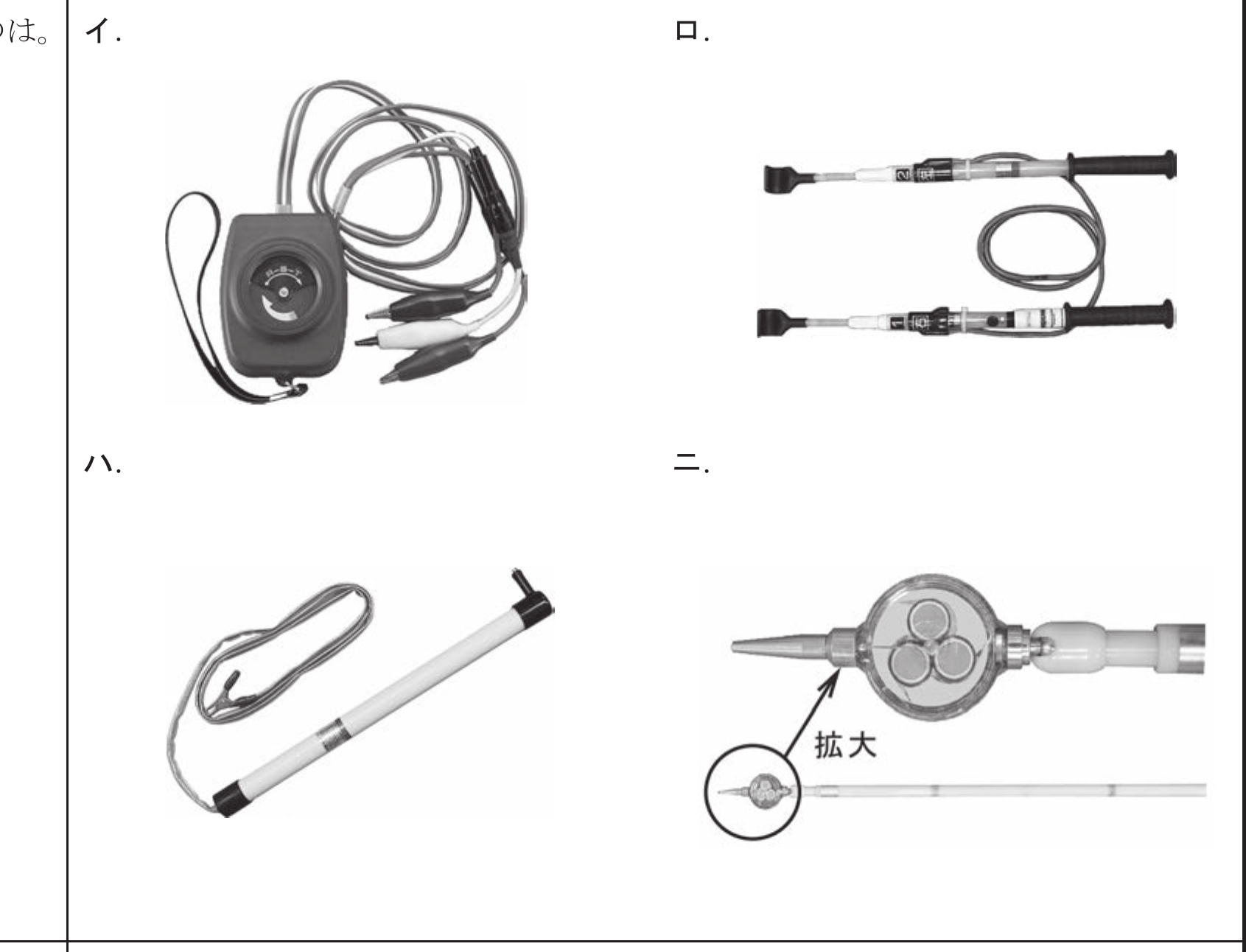

⑦は高圧母線上の相確認（検相）を行う部分で、選択肢から相確認に用いる器具を選びます。 写真はイ＝2本のクリップ付き検相器（小型の本体に2本のリード）、ロ＝コードでつないだ2本の高圧検相器（テストプローブ式、先端を2点に当てて相を確認する）、ハ＝1本の高圧検電器（電圧の有無を調べる器具）、ニ＝ケーブルの心線を拡大表示した識別用器具です。 高圧の2点間で相が一致しているかを確認するのは正答ロのプローブ2本式の高圧検相器なので、正答はロです。
