2024年度 上期 第一種電気工事士 学科試験 問45

解説

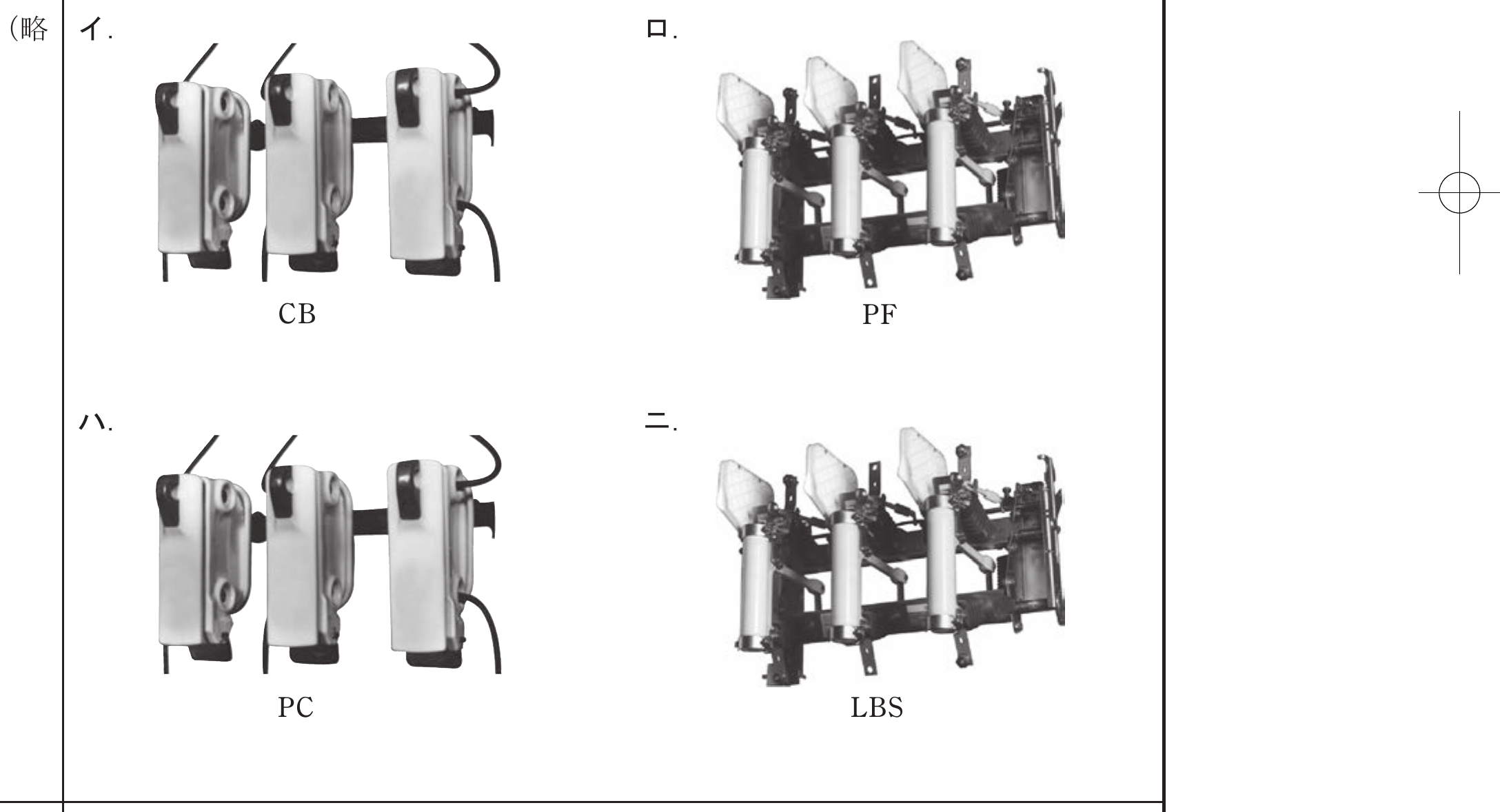

⑤は母線から分岐する高圧フィーダの開閉器部分で、図記号は負荷開閉器の接点（○）の下に限流ヒューズ（長方形）を直列に描いた形になっています。 これは限流ヒューズ付高圧交流負荷開閉器を表し、文字記号はLBSです。 選択肢の写真はイ＝CB（高圧真空遮断器）、ロ＝PF（高圧限流ヒューズ単体）、ハ＝PC（高圧カットアウト）、ニ＝LBSで、正答ニのLBSは碍管に取り付けた3本の限流ヒューズと負荷開閉器を一体化した機器の写真です。 図記号（開閉器＋限流ヒューズ）と一致するのはニのLBSなので正答はニです。
