2019年度 下期 学科 第一種電気工事士 学科試験 問44

解説

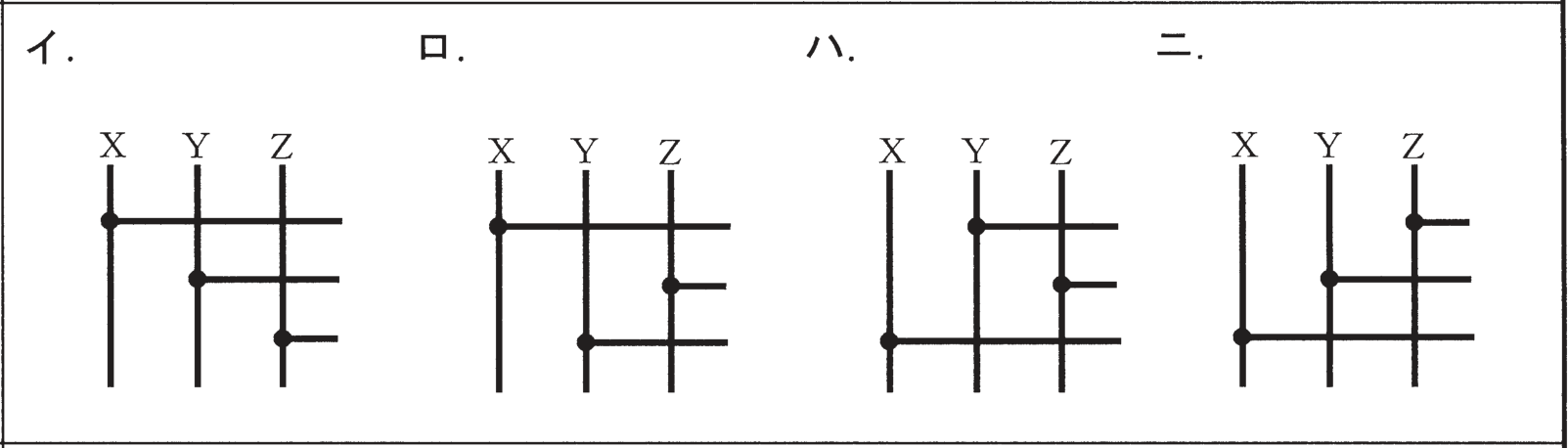

正解は「ハ」です。 ④はY-Δ始動回路で電動機巻線の端子X、Y、Zにつながる結線部分です。 始動時はMC-1が閉じてX、Y、Zを一括短絡し中性点を作ってY結線とし、設定時間後にMC-1が開きMC-2が閉じて、U-Z、V-X、W-Yの組合せで各巻線を電源線間に接続しΔ結線とします。 この切換えが正しく行える結線図はハです。 MC-1とMC-2はインタロックにより同時投入が防止されています。
