2019年度 下期 学科 第一種電気工事士 学科試験 問43

解説

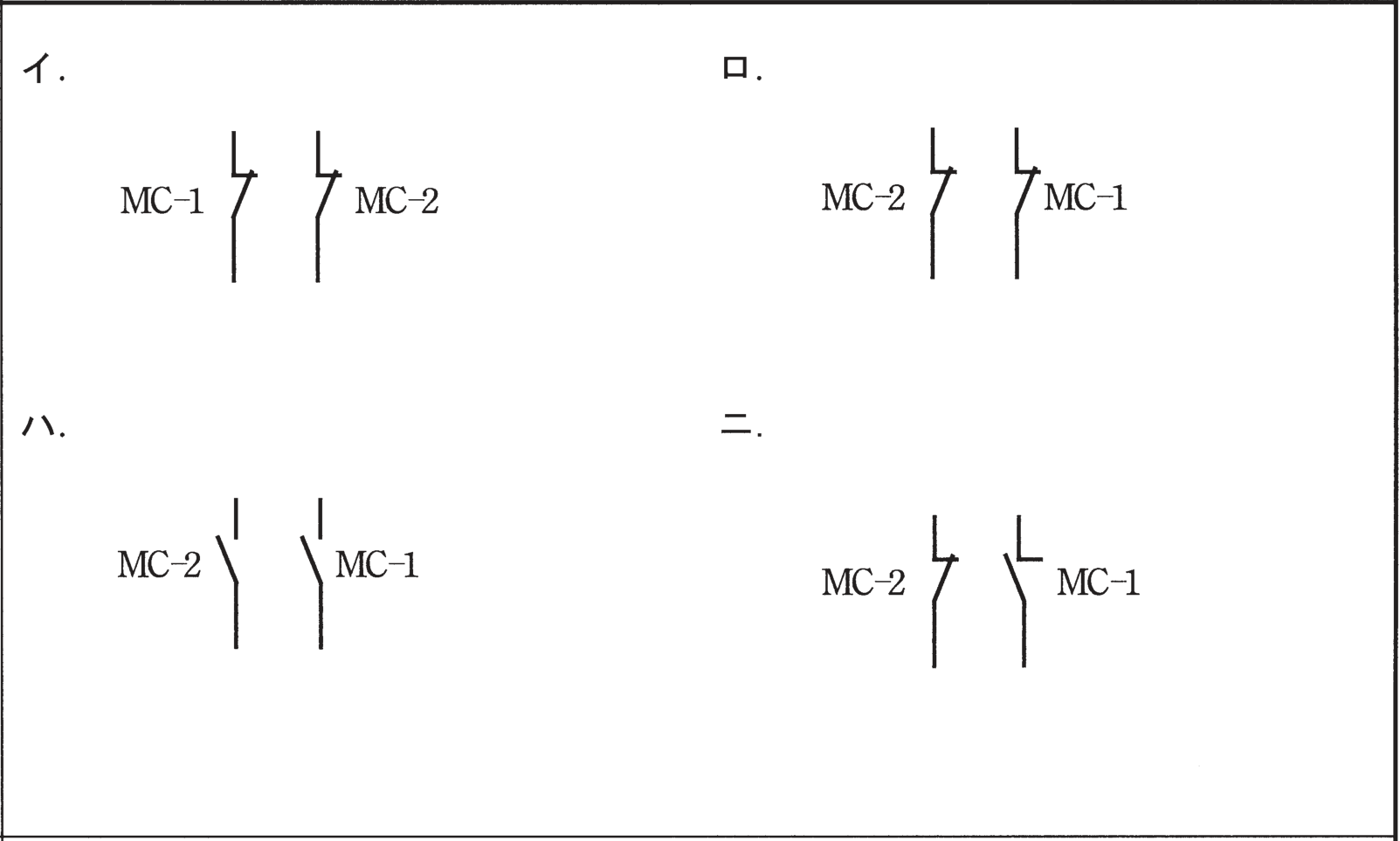

正解は「ロ」です。 ③はMC-1とMC-2が同時に動作するのを防ぐインタロック回路です。 Y-Δ始動回路では、Y結線用のMC-1とΔ結線用のMC-2が同時に閉じると電源短絡となるため、MC-1のコイル回路にMC-2のb接点を、MC-2のコイル回路にMC-1のb接点を互いに直列に入れ、一方が動作している間は他方が動作できないようにします。 この結線になっているロが正解です。
