2019年度 下期 学科 第一種電気工事士 学科試験 問45

解説

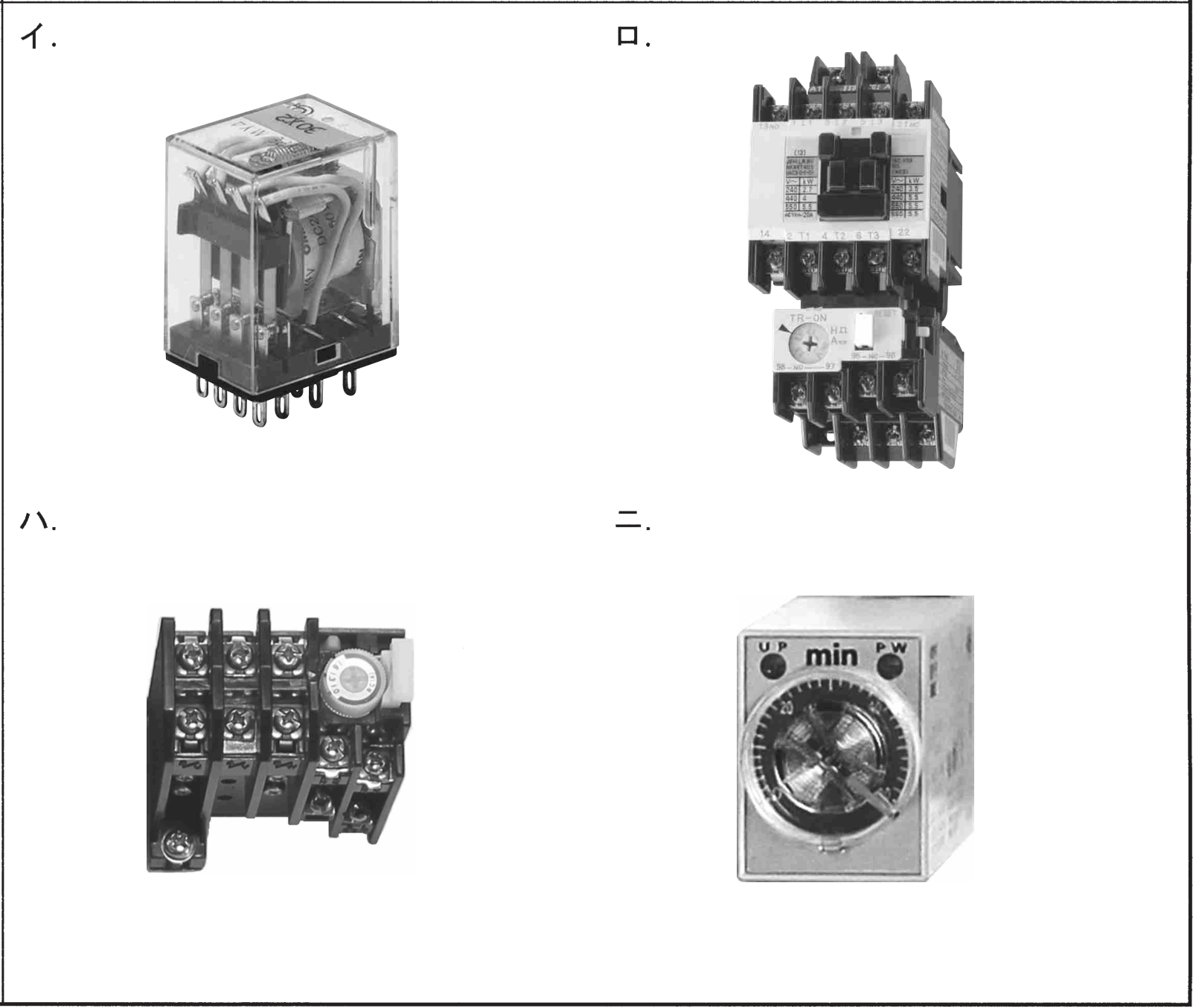

正解は「ハ」です。 ⑤の図記号THRは熱動継電器(サーマルリレー)です。 主回路に挿入したヒータにバイメタルを組み合わせた構造で、電動機が過負荷になって過電流が流れ続けるとバイメタルが湾曲して接点を動作させ、制御回路を遮断して電動機の焼損を防ぎます。 写真では、電磁接触器の下部に取り付けて使用する、整定電流の調整ダイヤルをもつハの機器が該当します。
