正答4
解説
正解は「ニ．限時動作瞬時復帰接点」です。

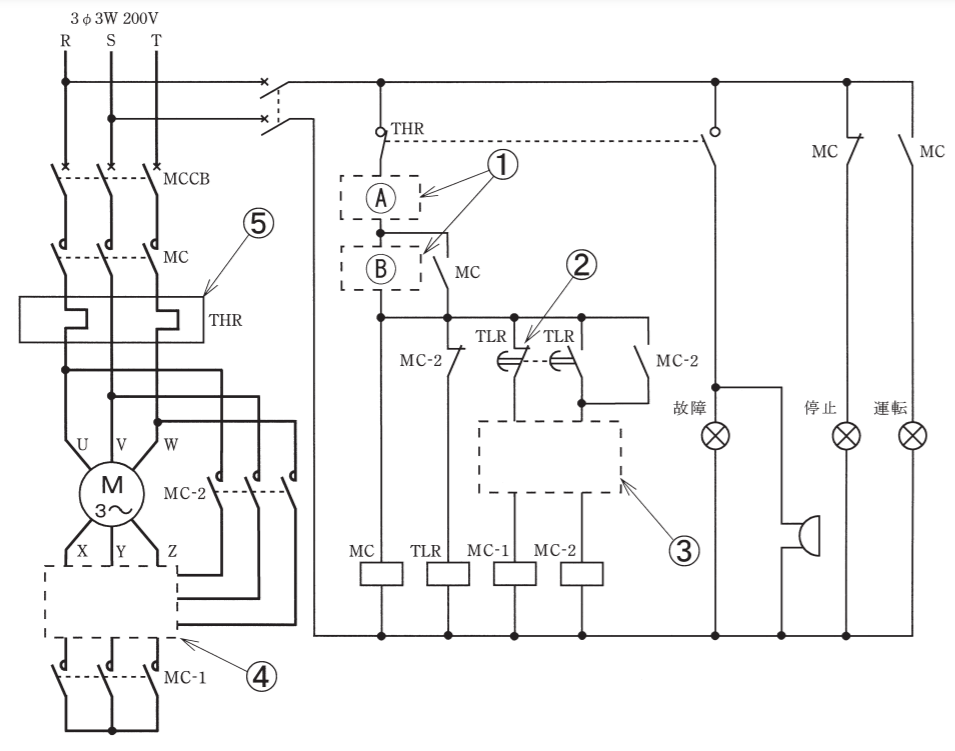

この問題は、限時継電器についてです。
問題の「TLR」は「Time Lag Relay(タイムラグリレー)」の略称で、「限時継電器」ともいいます。
TLRはコイルに電圧がかかってから、一定時間後に接点が動作するものです。
またコイルへの電圧がなくなると、すぐに接点が復帰します。
まとめると「コイルに電圧がかかってから時間が経過して接点が動作して、コイルへの電圧がなくなるとすぐに復帰する」となります。
これを「限時動作瞬時復帰接点」といいます。
よって「ニ」が正解となります。
TLRは限時継電器！ちなみに記号の「◠」の部分が、問題と逆向きであれば動作が逆になり「瞬時動作限時復帰」となります。
