2019年度 下期 学科 第一種電気工事士 学科試験 問41

解説

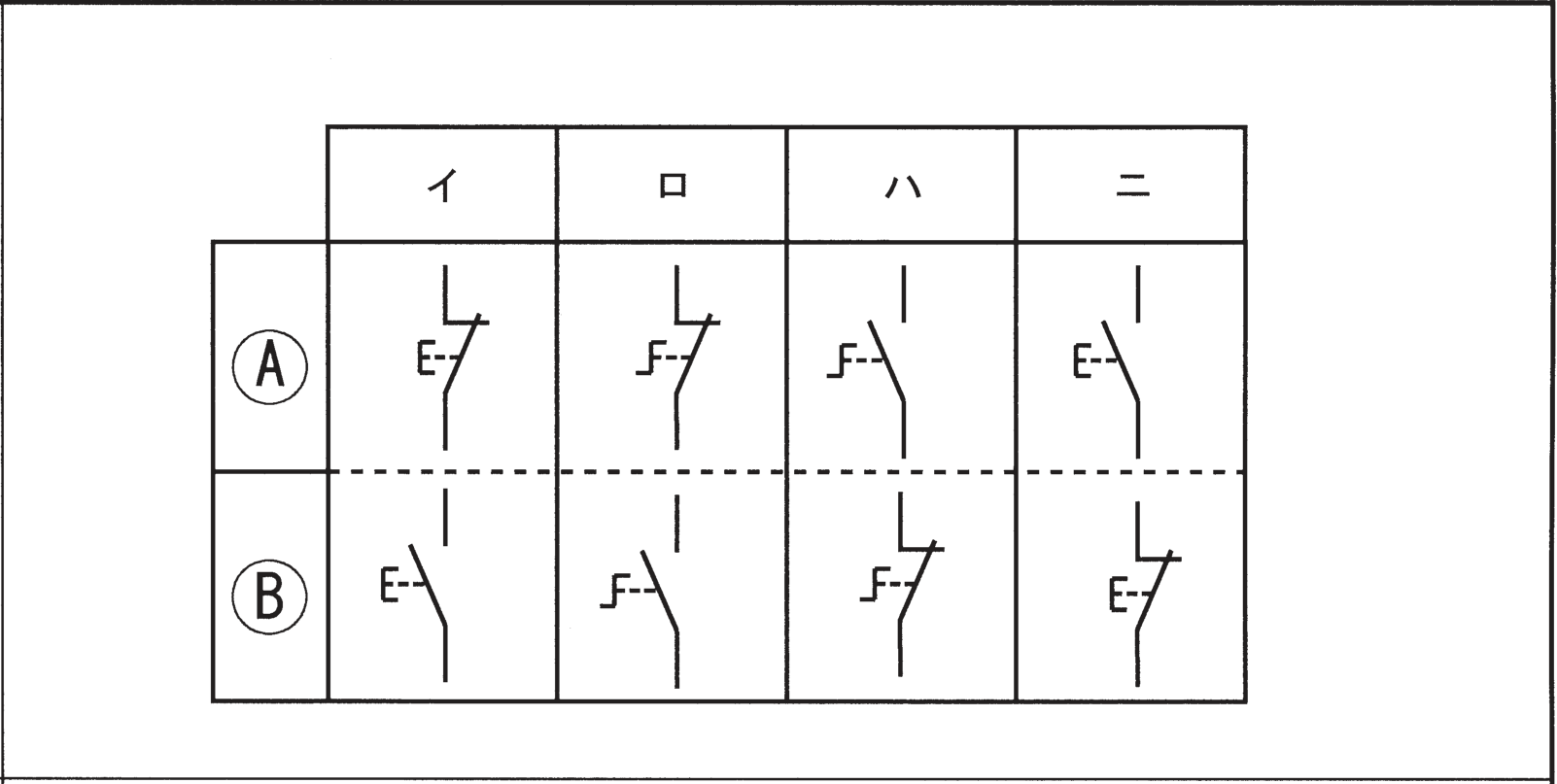

正解は「イ」です。 ①は電動機の運転・停止用の押しボタンスイッチです。 Ⓐは制御回路に直列に入っているため、押すと回路を開く停止用のブレーク接点(b接点)です。 ⒷはMCの自己保持接点と並列に接続されているため、押すと回路を閉じて始動させるメーク接点(a接点)です。 よってⒶがb接点、Ⓑがa接点となっている組合せのイが正解です。
