平成29年度 秋期 応用情報技術者試験 問53

解説

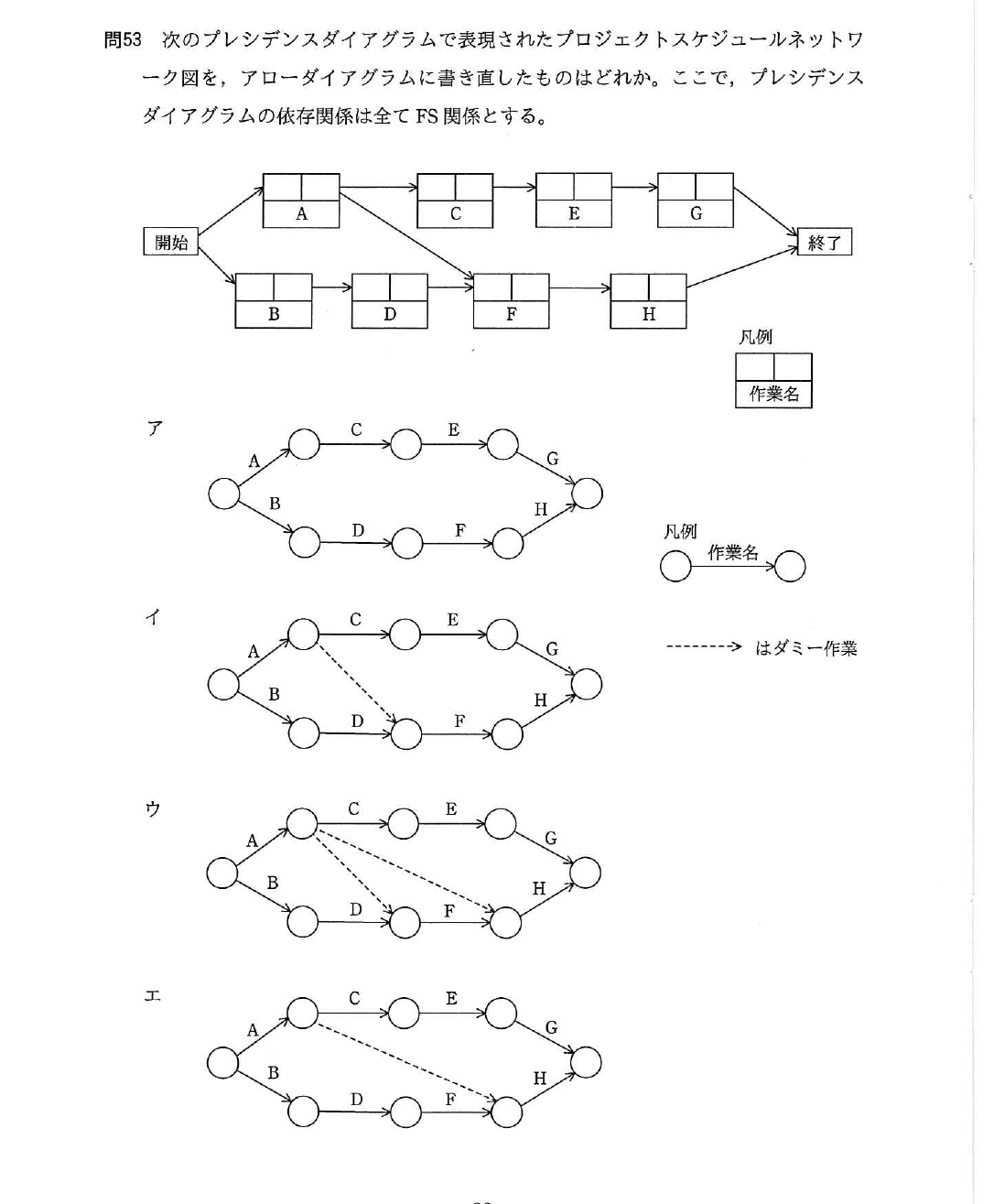

正解は2です。 プレシデンスダイアグラムでは箱が作業を、矢印が作業の前後関係を表します。 アローダイアグラムでは矢印が作業を、丸が作業の結合点を表し、前後関係を表すために必要なときだけ破線のダミー作業を使います。 【図の読み取り】 プレシデンスダイアグラムでは、A、C、E、Gの順と、B、D、F、Hの順に作業がつながっています。 さらにAからFへの矢印があるので、FはAとDの両方が終わってから始めます。 したがって、Aの終わりの結合点から、Fの始まりの結合点（Dの終わり）へダミー作業が1本必要です。 【選択肢別解説】 1：× 選択肢1の図にはダミー作業がありません。 FはDの後にしか始まらない表現になり、Aが終わるのを待つという関係が欠けています。 2：○ 選択肢2の図は、Aの終わりの結合点からDとFの間の結合点へダミー作業を引いています。 FがAとDの両方の終了を待つ関係を正しく表しています。 3：× 選択肢3の図は、選択肢2の図のダミー作業に加えて、Aの終わりからFとHの間の結合点へもダミー作業を引いています。 HがAを待つ関係はFを通して既に表されており、元の図にない不要なダミー作業が加わっています。 4：× 選択肢4の図のダミー作業は、Aの終わりからFの終わりの結合点へ引かれています。 これではFがAを待たずに始められ、AからFへの関係が表されていません。 【ポイント】 FS（Finish-to-Start）関係は「先行作業が終わったら後続作業を始める」関係です。 ダミー作業は、前後関係を正しく表すのに必要な最小限だけ使います。
