2025年度 上期 第二種電気工事士 学科試験 問50

解説

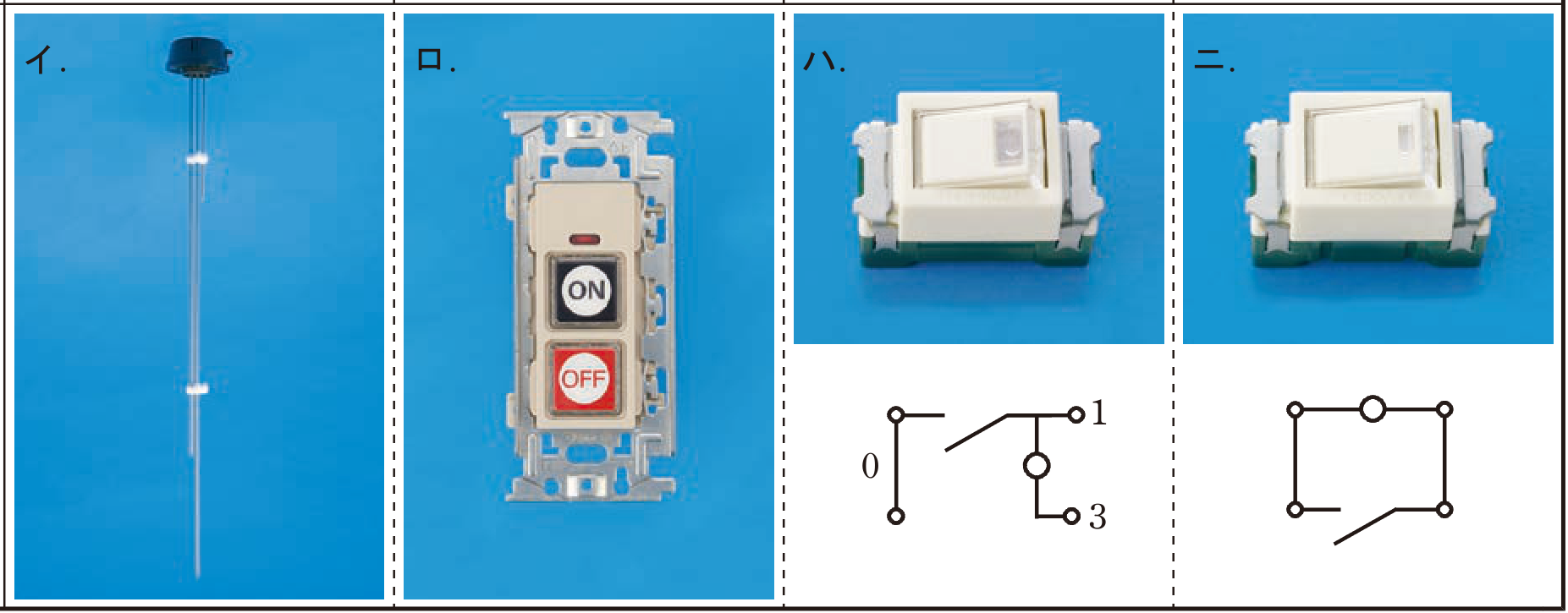

誤り。 写真は『フロートレススイッチ電極』です(図記号は)。 地下1階ポンプ室の湧水ポンプ内で使用されています。 誤り。 写真は『電磁開閉器用押しボタン(確認表示灯付)』です(図記号は)。 地下1階受水槽室の右上にあり、分電盤P-1内の電磁開閉器のスイッチとして使用されています。 [正しい]。 写真は『確認表示灯内蔵スイッチ』です(図記号は●L)。 この配線図では使用されていません。 誤り。 写真は『位置表示灯内蔵スイッチ』です(図記号は●H)。 1階自販機の右付近にあり、集会所のボックスなし蛍光灯(記号エ)のスイッチとして使用されています。 したがって正解は[ハ]です。
