2025年度 上期 第二種電気工事士 学科試験 問49

解説

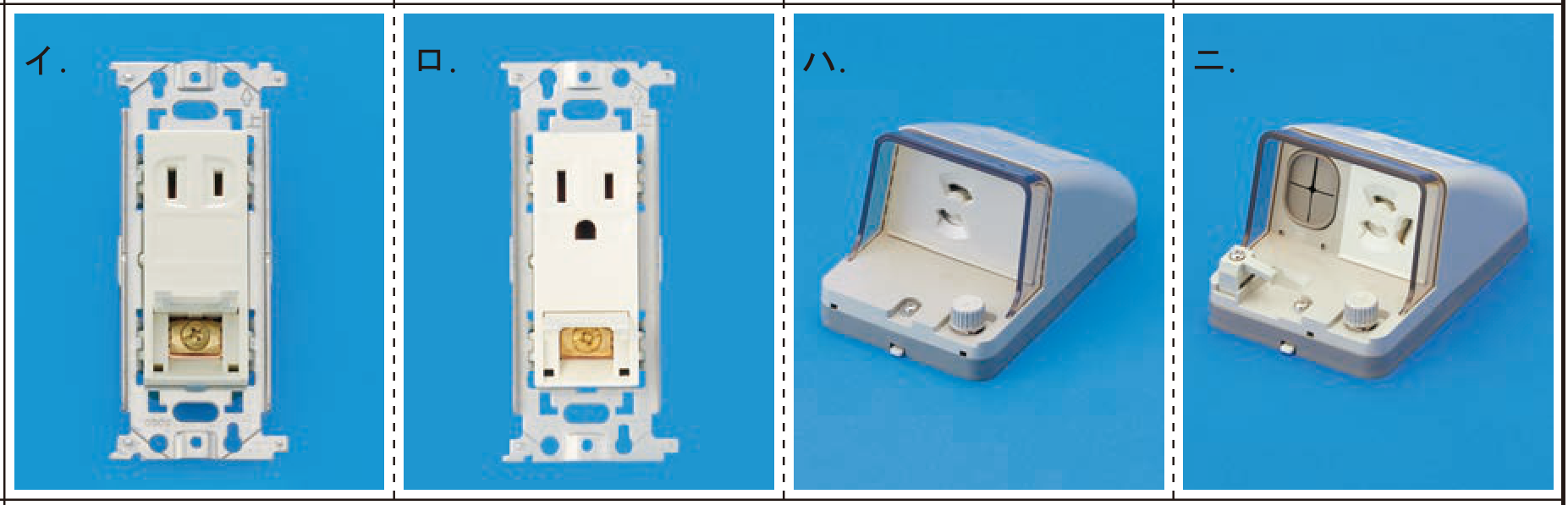

コンセントの傍記表示は、15A、125V、1口、2極であれば記載なし、それ以外の場合には定格電流、定格電圧、口数、極数がそれぞれ傍記されます。 コンセントの種類と刃受けの形状の一覧は下表のとおりです。 接地極付の刃受けにはが付きます。 誤り。 写真は『125V・15A・接地端子付』です(傍記はET)。 この配線図では使用されていません。 以下、125Vと15Aは共通なので記載を省略します。 [正しい]。 写真は『接地極付接地端子付』です(傍記はEET)。 1階集会所の自販機の左側にあります。 誤り。 写真は『抜け止め型・接地端子付の防雨型』です(傍記はLK ET WP)。 この配線図では使用されていません。 誤り。 写真は『抜け止め型・接地極付接地端子付の防雨型』です(傍記はLK EET WP)。 この配線図では使用されていません。 したがって使用されているコンセントは[ロ]です。
