2025年度 上期 第二種電気工事士 学科試験 問6

解説

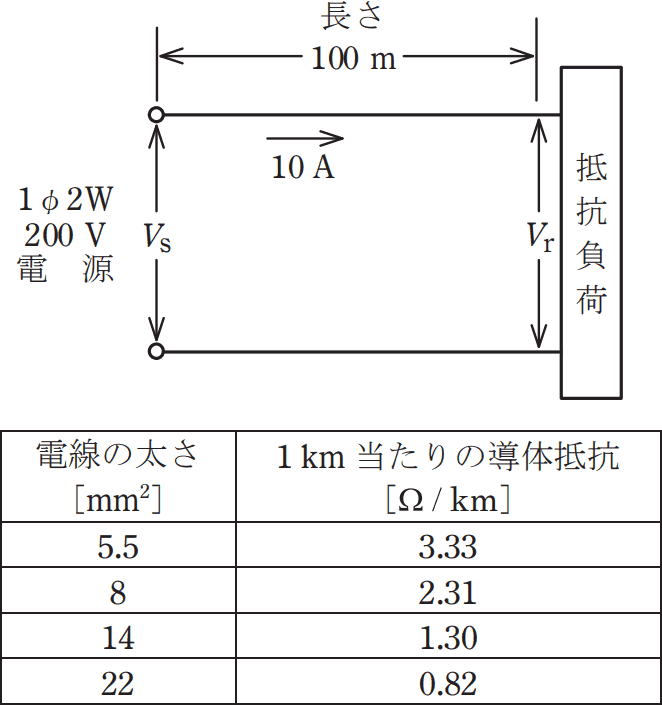

電線の抵抗による電圧降下は、配電方式(単相2線・単相3線・三相3線)に応じて以下の式で計算します。 本問は単相2線式ですから「2IR」の式を使います。 【電流I】回路図に記載のとおり10[A] 【抵抗R】 1ｍ当たりの抵抗値をRmとすると、100ｍの電線の抵抗は100Rm[Ω] 配線の電圧降下を4[V]以内にしたいので、次の不等式を解くことになります。 4[V]≧2×10[A]×100Rm[Ω] 4≧2,000Rm 0.002≧Rm 条件を満たすには1ｍあたりの導体抵抗を0.002[Ω]以下としなければなりません。 1kmに換算すると 0.002×1,000＝2[Ω] ですから、表より14［mm2］以上の太さの電線が必要なことがわかります。
