2025年度 下期 第二種電気工事士 学科試験 問49

解説

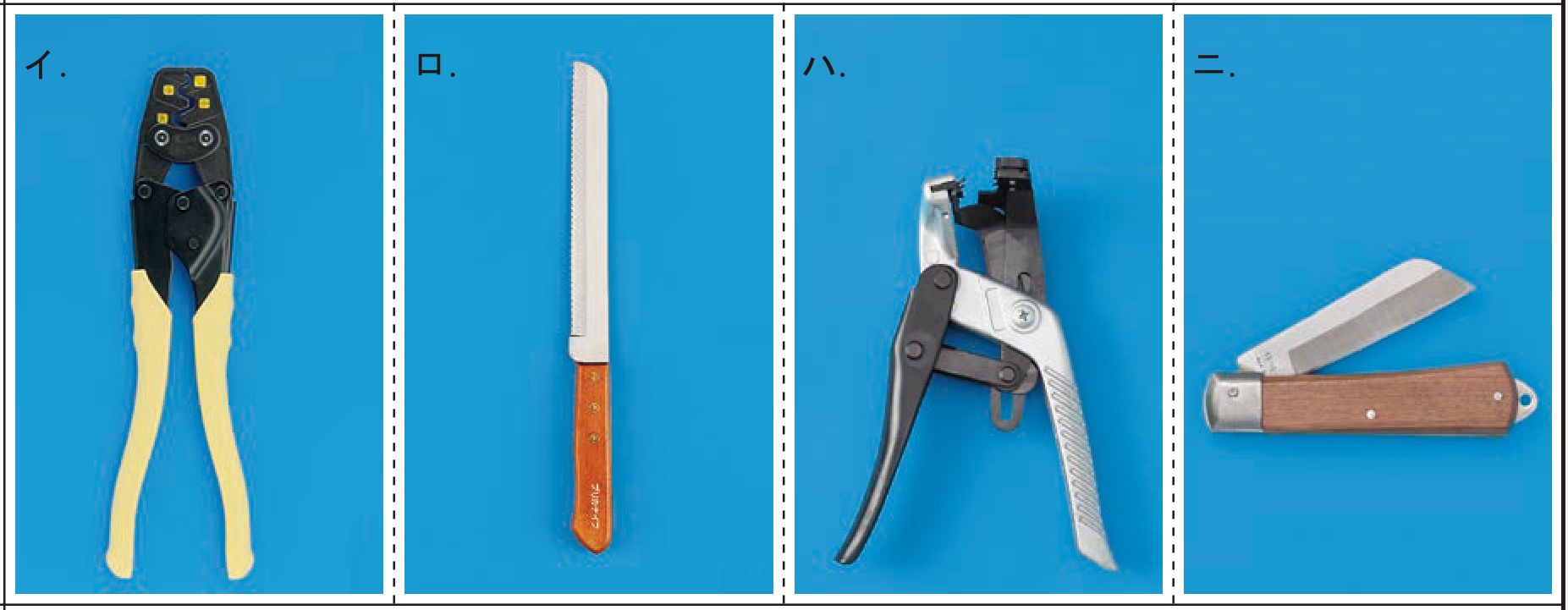

誤り。 写真は『リングスリーブ用圧着工具』です。 2階にアウトレットボックスがあるため、各ボックス内の電線の接続に使用します。 [正しい]。 写真は『合成樹脂管用カッタ』です。 別名『塩ビカッタ』と呼ばれるように、硬質ポリ塩化ビニル電線管の切断に使用する工具ですが、2階では硬質ポリ塩化ビニル電線管(VE管)が使われていないため使用されません。 誤り。 写真は『Fケーブル用ストリッパ』です。 VVFケーブルなど平形(フラット)ケーブルの外装被覆や絶縁被覆をはぎ取るときに使う専用工具です。 誤り。 写真は『電工ナイフ』です。 VVFやIV線の被覆除去作業、細い電線の切断など各所で用いられます。 したがって正解は[ロ]です。
