2025年度 下期 第二種電気工事士 学科試験 問48

解説

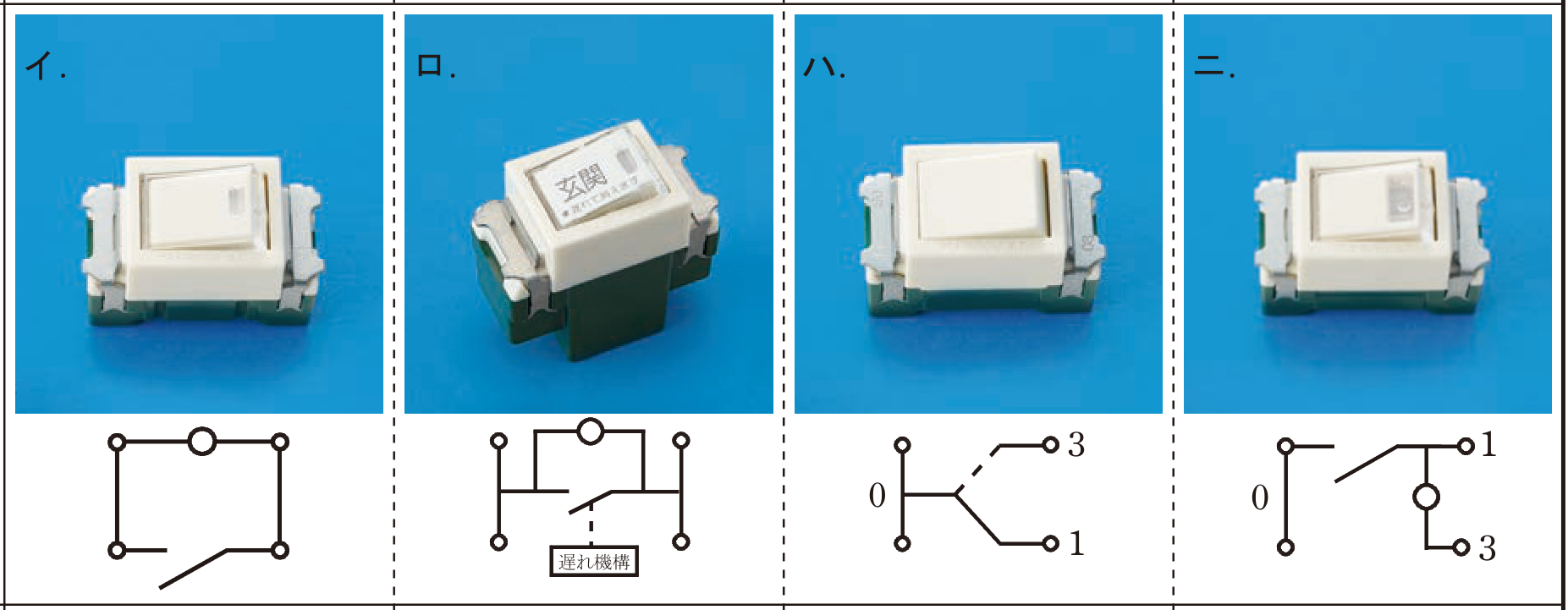

[正しい]。 写真は『位置表示灯内蔵スイッチ』です(図記号は●H)。 この配線図では使用されていません。 誤り。 写真は『遅延スイッチ』です(図記号は●D)。 玄関の壁にあり、玄関の電灯(記号ク)のスイッチとして使用されています。 誤り。 写真は『3路スイッチ』です(図記号は●3)。 階段の昇降口にあり、階段の電灯(記号サ)と2階廊下のダウンライト(記号ヌ)のスイッチとして使用されています。 誤り。 写真は『確認表示灯内蔵スイッチ』です(図記号は●L)。 1階便所内と風呂の入口付近にあり、それぞれ換気扇(記号ス・ソ)のスイッチとして使用されています。 したがって正解は[イ]です。
