正答2
解説

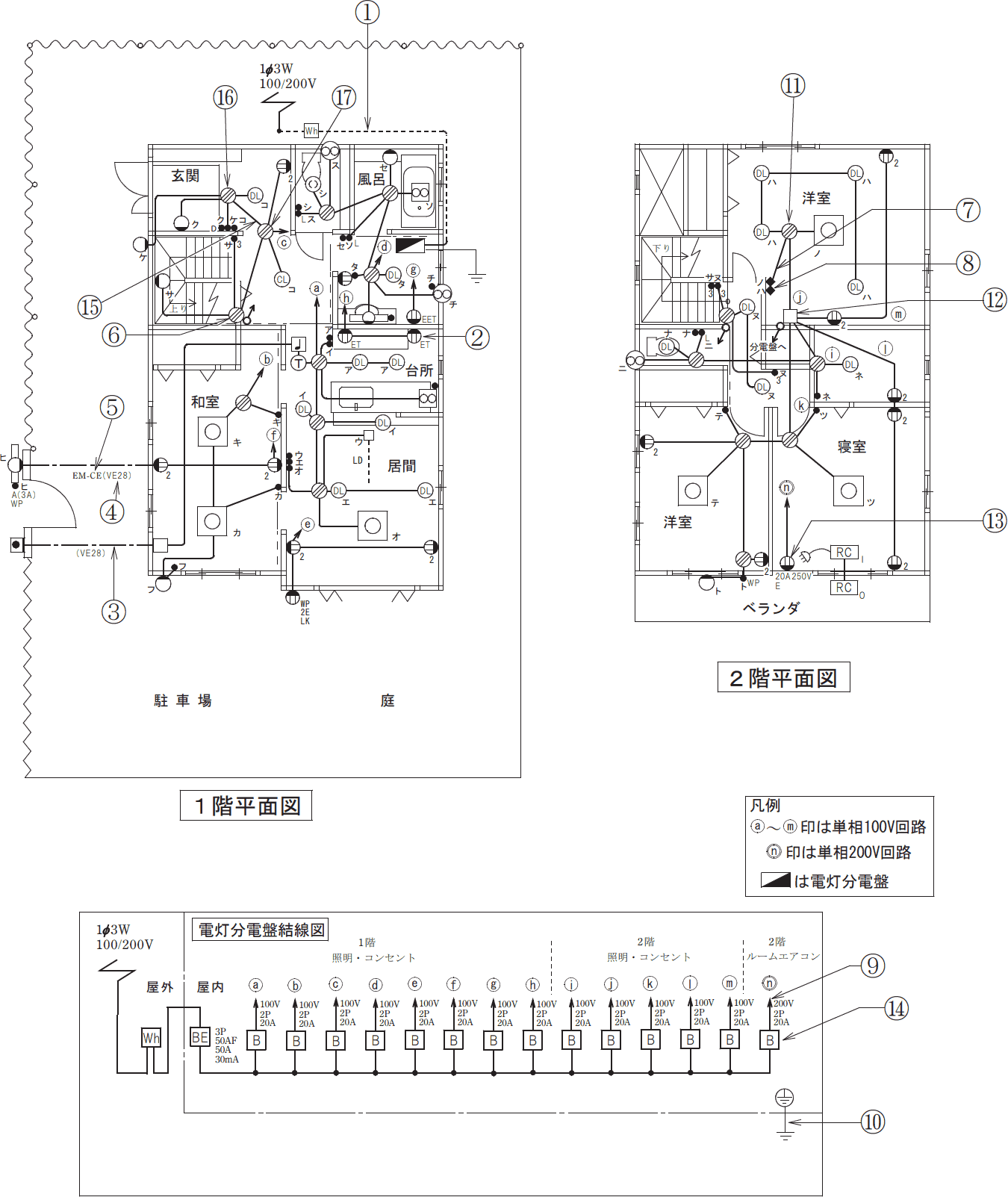

⑦の配線の先には単切りスイッチ(ワイドハンドル型)◆ノ◆ハが2つあるだけです。
スイッチのみのケースは深く考えるまでもなく、次の本数となります。
単切りスイッチ電源線および負荷との接続で2本3路スイッチ電源線または負荷の接続で1本、3路スイッチ同士の接続で2本で計3本4路スイッチ2つの3路スイッチとの接続で計4本2つのスイッチはワタリ線で接続すればよいので、電源線は1つで足ります。
よって、必要となる配線は、電源線1本に加えて各スイッチを負荷と接続するための配線2本で、合計3本とわかります。
したがって最少電線本数は3本となります。
