2025年度 下期 第二種電気工事士 学科試験 問36

解説

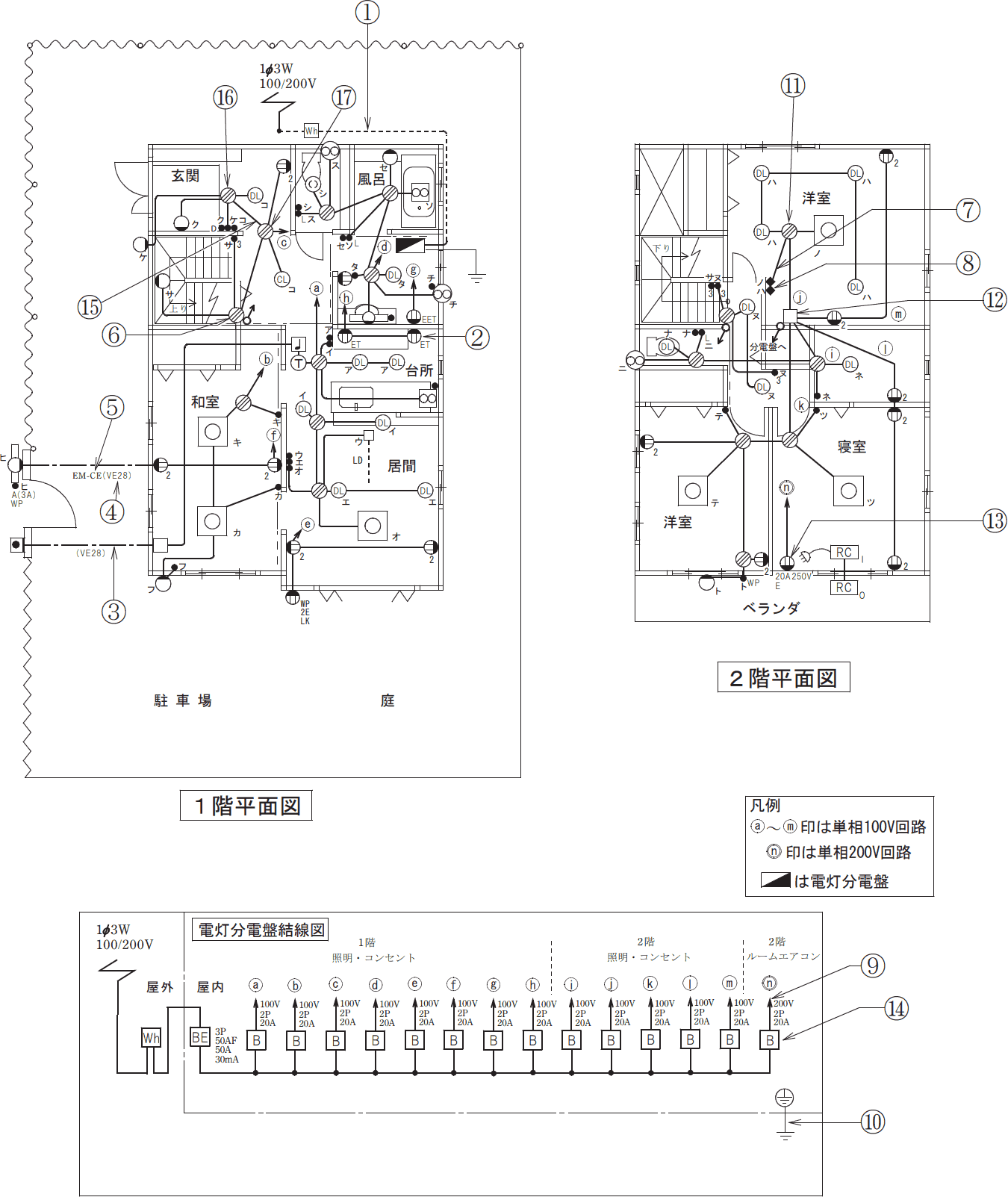

ジャンクションボックスダクト工事において、ダクトを接続・分岐する場所を提供するアウトレット(ジョイント)ボックス電線管相互や電線を接続する場所を提供する。 JISで規定されていてノックアウトがある。 ジョイントボックスとも呼ばれるVVF用ジョイントボックスVVFケーブル用の接続に使用されるボックスプルボックス電線管相互や電線を接続する場所を提供する。 様々なサイズがある⑥の図記号なのでVVF用ジョイントボックスが正解です。
