2024年度 上期 第二種電気工事士 学科試験 問44

解説

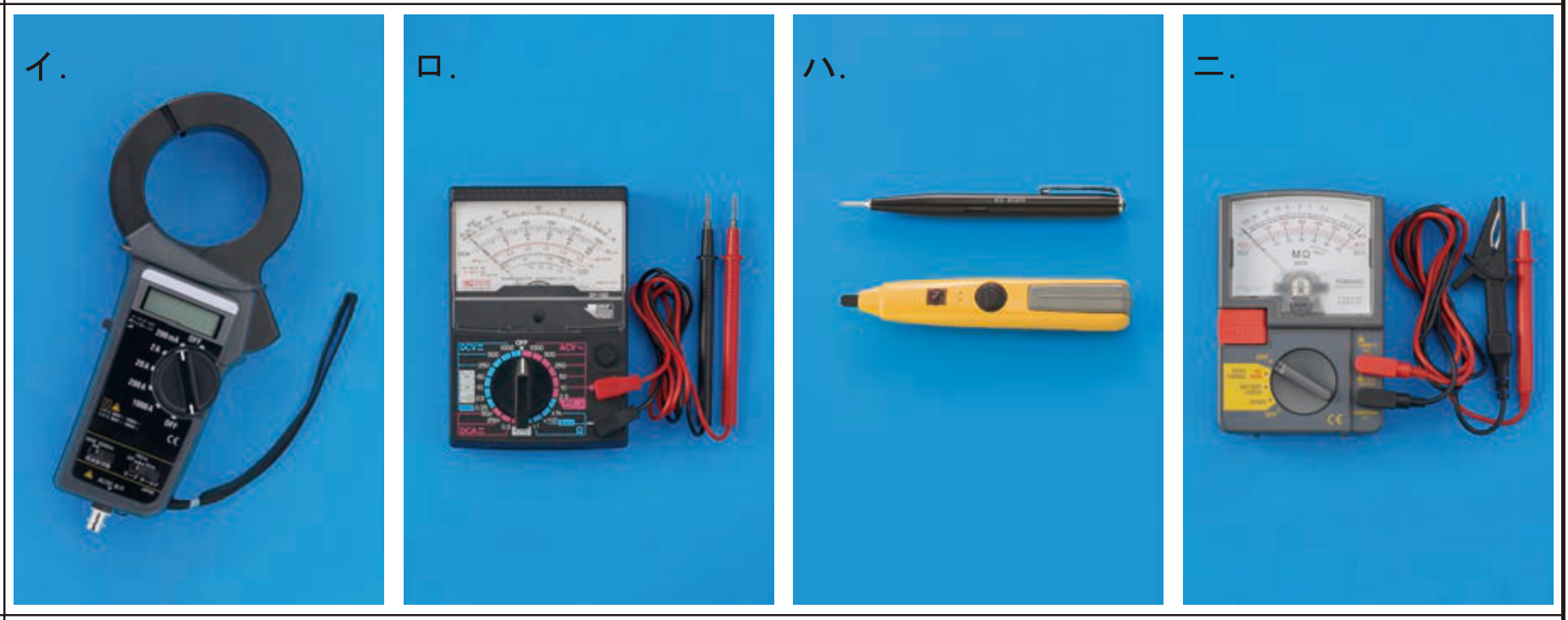

[正しい]。 写真は『クランプ型電流計』です。 通電状態の配線をはさむことで電流や漏れ電流を測定できる器具です。 直流・交流の切替レンジがあり、どちらの電流も測定することができます。 誤り。 写真は『回路計(テスタ)』です。 直流電流、直流/交流電圧、回路抵抗などを測定する器具ですが、漏れ電流を測定することはできません。 誤り。 写真は『検電器』です。 電気回路が充電しているか停電しているかを確認するための器具です。 誤り。 写真は『絶縁抵抗器(メガー)』です。 電路と大地間、または電路間の絶縁抵抗を測定する器具です。 メータ部に大きく「MΩ」と表示があることが特徴です。 したがって正解は[イ]です。
